1.多能電力儀表 型號:HY-TE-PW994
. 概述
多能電力儀表是種具有可編程測量、顯示、數字通訊和電能脈沖變送輸出等多能智能儀表,能夠成電量測量、電能計量、數據顯示、采集及傳輸,可廣泛應用變電站自動化、配電自動化、智能建筑、企業內的電能測量、管理、考核。測量度為0.5,實現LED現場顯示和遠程RS-485數字接口通訊,采用MODBUS-RTU通訊協議。

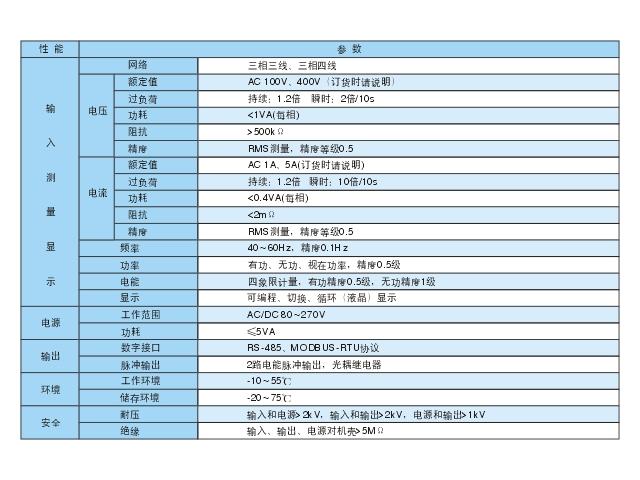

二.術參數
三.安裝與接線
1.安裝尺寸:
2.安裝方法:
1).在固定的配電柜上,選擇合適的地方開個開孔尺寸的安裝孔。
2).取出多能電力儀表,松開定位螺絲,取下固定夾。
3).將儀表安裝插入配電柜的儀表孔中。
4).插入儀表的固定夾,固定定位螺絲。

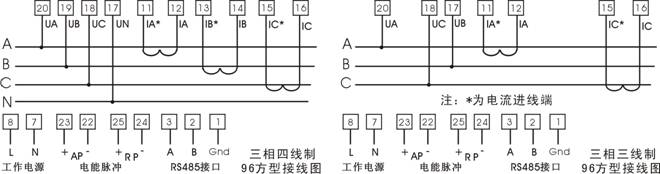

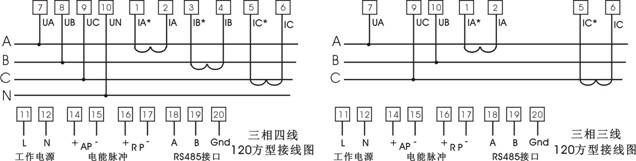

3.端子接線:
注:L-N為輔助電源 請按儀表外殼接線圖正確接線!
1).輔助電源:該系列多能電力儀表具備通用的(AC/DC)開關電源輸入接口,若不作特殊聲明,提供的是220V(AC/DC)或110V(AC/DC)電源接口的標準產品,儀表限的作電源電壓為AC/DC:80-270V,請所提供的電源適用于該系列產品,以上防止損壞產品。
A. 采用交流電源建議在火線側安裝1A的保險絲。
B. 對于電力品質較差的地區中,建議在電源回路安裝浪涌抑制器防止雷擊,以及快速脈沖群抑制器。
2). 輸入信號:該系列產品采用了每個測量通道單采集的計算方式,了使用時致、對稱,其具有多種接線方式,適用于不同的負載形式。
說明:
A. 電壓輸入:輸入電壓應不于產品的額定輸入電壓(100V或400V),否則應考慮使用PT,在電壓輸入端須安裝1A 保險絲。
B. 電流輸入:標準額定輸入電流為,大于的情況應使用外CT。如果使用的CT上連有其它儀表,接線應采用串接方式,去除產品的電流輸入連線之前,定要斷開CT次回路或者短接二次回路。建議使用接線排,不要直接接CT,以便于拆裝。
C. 要確保輸入電壓、電流相對應,相序致,方向致;否則會出現數值和符號錯誤?。。屎碗娔埽?/font>
D. 儀表輸入網絡的配置根據系統的CT個數決定,在2個CT的情況下,選擇三相三線兩元件方式;在3個CT的情況下,選擇三相四線三元件方式。儀表接線、儀表編程中設置的輸入網絡NET應該同所測量的負載的接線方式致,不然會導致儀表測量的電壓或率不正確。其中在三相三線中,電壓測量和顯示的為線電壓;而在三相四線中,電壓測量顯示的為相電壓。
四.能特點
◎集的三相交流電量測量、電能計量、綜合顯示、越限控制、電能脈沖輸出、網絡通訊于體。
◎各種三相電量:相電壓、線電壓、電流、有率、無率、率因數、等電量參數及專業的有電能、無電能計量等。
◎既可以作為盤裝電表單使用,也可以作為電力監控系統測控終端,實現電量采集和綜合控制。
◎液晶LCD(黃綠色背光、黑字)顯示屏,滿足新時代顯示術發展潮流,可同時顯示多種電量信息,并允許在光照環境中讀表;廣視角可視角度140度。
五.訂貨示例
訂貨時,請詳細寫明所需型號、輸入信號變比,輸出要求以及擴展能模塊等相關內容。
例1型號:-2SY 例2型號:-9SY
輸入:10KV/100V 200A/ 輸入:380V 300A/
電力網絡:三相三線 電力網絡:三相四線
輸出:兩路脈沖 輸出:兩路脈沖
通訊:RS-485/MODBUS-RTU 通訊:RS-485/MODBUS-RTU
WWW.51658042.COM 北京恒奧德儀器儀表有限公司
聯系方式:/57696
:/
: 凡經理
地址 : 北京市海淀區阜城路42號院中裕商務花園6C-211
:
郵箱 :hadgs2009@163.com
網址 :http://www.51658042.com。 http://www.had200911.cn
: http://had200911.b2b.hc360.com。54pc.com/netshow/20100104193745/
QQ : 1968156761 2661074941 116912114
2.
LED熒光粉相對亮度測試儀/熒光粉相對亮度測試儀 型號:ZG/CHL-5 配合LED熒光粉激發裝置測試LED熒光粉的相對亮度值,LED熒光粉在給定的LED激發穩定激發下,試樣粉和同規格的標準LED熒光粉樣品的亮度之比,稱為相對亮度.儀器操作簡單,相對亮度值直接顯示,直觀方便,度,是LED熒光粉的理想測試設備
術特性:
◎ 相對亮度測量范圍:0.1%~ 9999%.
◎ 自動量程切換.
◎ 內置恒流源,電流輸出范圍:1.0mA-400.0mA .
◎ 同時可監測激發LED的正向電流、正向電壓.
◎ 配有性能Si探測器,零點穩定,度.
3.數顯壓力表(0-1mpa)型號: YS-Y100-1
YS-Y100系列數顯壓力表是采用機械針式壓力表的結構,使用霍爾傳感器作為測壓元件、單片機控制的在線測量儀表。它從根本上克服了針式壓力表度低、視值誤差大、性差、損壞率等諸多缺點,是機械針式壓力表的換代產品。目前已廣泛用于液壓氣壓設備、壓力校驗設備和壓力檢測生產線。
特 點: LED數碼管數字顯示,分辨率,讀數直觀清晰;
采用STC單片機,使儀表具有較的度和穩定性;
顯示速率可選,用戶可根據需要對儀表顯示速率在0~199范圍內行選擇,數值越大顯示速率越慢。 四種壓力單位顯示,用戶可根據需要選擇MPa、kg、、psi、bar壓力單位。
過載能力強,儀表在過載120%情況下仍能正常作而不影響正確度,并能承受250%的過載而不損壞傳感器。 使用壽命長,由于本儀表是電子式的,設定與控制都是數字量,無觸點接觸和機械磨擦,因此壽命無終點;
主要術參數: 度等:1.0 量程:0~0.1....0~60MPa 分辨率:0.2KPa....0.1MPa 適用環境溫度:0~70℃ 電源電壓:DC 24V 采樣速度:800次/秒 ★ 過載能力:120% ★ 外形尺寸:Φ150×45 Φ100×45 ★ 安裝方向:徑向、軸向 ★ 安裝螺紋:M20×1.5或根據用戶要求
北京恒奧德儀器儀表有限公司
溫馨提示:以上產品資料和圖片都是按照順序相對應的
