電力品質分析儀/電力品質檢測儀 型號；HAD-6830+3007


電力品質分析儀

• 諧波總量百分比 (%THD-F) 分析

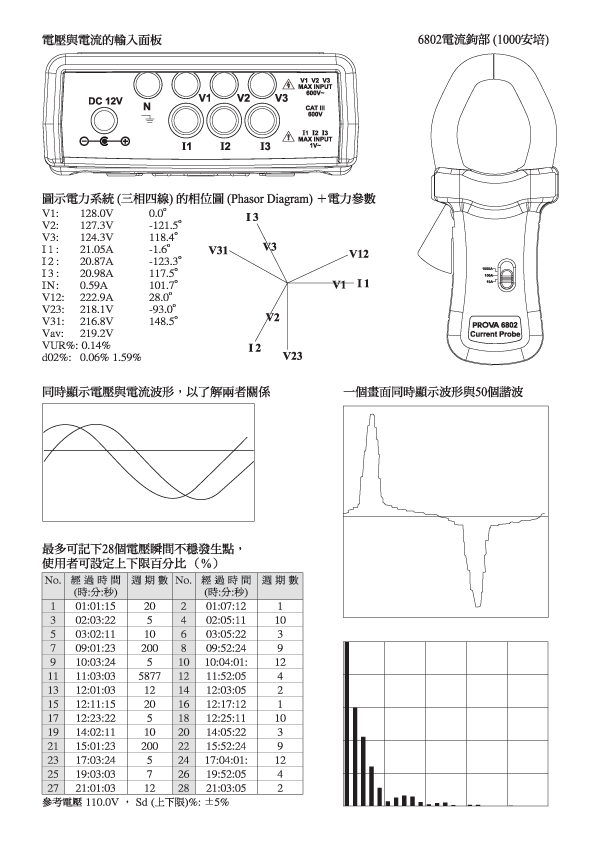

• 示各種電力系統相位圖(Phasor Diagram)，以了解各相間的電壓電流關系
• 偵測電壓瞬間不穩，記下28個發生點(時間+幾個周期)，使用者可設定上下限百分比 (%)
• 顯示三相電壓不平衡比值 (VUR)
• 顯示三相電壓不平衡因百分比 (d0% ,d2%)
• 顯示中性線不平衡的電流 (In)

• AC(交流)瓦特(50或60Hz,PF(率因素)0.5到1.CT(比流器比值)=1) 范圍 解析度 讀值度 (6800+6801) 讀值度 (6800+6802) 讀值度 (6800+3007) 5.0 – 99.9W 0.1W ±1% ± 0.8 w ±1% ± 0.8 w ±1% of Range 1.000 – 9.999 KW 0.001 KW ±1% ± 8 w ±1% ± 8 w ±1% of Range 10.00 – 99.99 KW 0.01 KW ±1% ± 8 0w ±1% ± 8 0w ±1% of Range 100.0 – 999.9 KW 0.1 KW ±1% ± 0.8kw ±1% ± 0.8kw ±1% of Range 1000 – 9999 KW 1 KW ±1% ± 8kw ±1% ± 8kw ±1% of Range 0.000 – 9.999MW 0.001MW – ±1% ± 8 0kw –

  AC(交流)電流( 50 或 60Hz,自動檔位，真均方根值，波峰因素<4，CT=1) 范圍 解析度 讀值度 6800+6801 (超載保護 AC200A) 0.050 – 9.999A 0.00A ±0.5% ± 0.0 10.00 – 60.00A 0.01A ±0.5% ± 0. 60.00 – 99.99A 0.01A ±0.1% ± 0. 6800+6802 (超載保護 AC2000A) 0.04 – 10.00A 0.01A – 0.4A – 100.0A 0.1A ±0.5% ± 0. 4.0 – 1000.0A 1A ±0.5% ± 6800+ 3007 (超載保護 AC3500A) 4 – 300A 0.1A ±1% of Range 300.0 – 999.9A 0.1A ±1% of Range 1000 – 3000A 1A ±1% of Range

  AC(交流)電壓 ( 50 或 60 Hz,自動檔位，真均方根值，波峰因素<4，輸入阻抗10M Ω ，VT(PT)=1CT=1，800V超載保護) 范圍 解析度 讀值度 范圍 解析度 讀值度 4.0V – 500.0 (Phase to Neutral) 0.1V ± 0.5% ± 5dgts 4.0V – 600.0V (Phase to phase) 0.1V ± 0.5% ± 5dgts

  AC(交流)電流的諧波分析(1~99階)6802大電流鉤 范圍 百分比(%) 電流值(A) 解析度 讀值度 解析度 讀值度 1 – 20 th 0.1% ±2% 0.1 A ±2% of reading ± 0.4A 21 – 50 th 4% of reading ±2.0% ±4% of reading ±0.4A 51 – 99 th 6% of reading ±2.0% ±6% of reading ±0.4A

  AC(交流)電流的諧波強度(1~99階)6801小電流鉤，適合CT 范圍 百分比(%) 電流值(A) 解析度 讀值度 解析度 讀值度 1 – 10 th 0.1% ±0.25 of reading ±1% 0.1mA / 0.1A ±0.2% of reading ±7dgts 11 – 20 th ±2% of reading ±1% ±2% of reading ±7dgts 2 1 – 50 th (A范圍) ±5% of reading ±1% ±5% of reading ±7dgts 2 1 – 50 th (mA范圍) ±10% of reading ±1% ±10% of reading ±7dgts 5 1 – 99 th ±35% of reading ±1% ±35% of reading ±7dgts

  AC(交流)電流的諧波分析(1~99階)3007電流軟性鉤 范圍 百分比(%) 電流值(A) 解析度 讀值度 解析度 讀值度 1 – 20 th 0.1% ±2% 0.1A / 1A ±0.2% of Range ±0.4A/40A 21 – 50 th ± 6% ±4% of Range ± 0.4A/40A 51 – 99 th ±10% ±6% of Range ± 0.4A/40A

  總諧波失真值(THD) 范圍 解析度 讀值度 (6801) 讀值度 (6802) 讀值度 (3007) 0.0 – 20% 0.1% ±1% ±2% ±2% 20 – 0.1% ±3% of reading ±5% ±6% of reading ±1% ±6% of reading ±1% 100 – 999.9% 0.1% ±10% of reading ±10% ±10% of reading ±1% ±10% of reading ±1%

  交流電壓峰值(峰值>5V) 或 AC電流 (峰值>20A)，VT=1 范圍 取樣時間 讀值度 50Hz 19 μS ±5% ±30digits 60Hz 16 μS ±5% ±30 digits

  諧波的波峰因素 (C.F.)(峰值>5V) 或 ACA(峰值範圍>10%)，VT=1 范圍 解析度 讀值度 1.00 – 99.99 0.01 ±5% ±30digits

  在自動模式上的頻率 范圍 解析度 讀值度 45 – 65Hz 0.1Hz 0.2Hz

  率因素(PF) 范圍 解析度 讀值度 0.00 – 1.00 0.01 ± 0.04

  相角 (Φ) 范圍 解析度 讀值準確度 -180 。 to 180 。 0.1 。 ± 1 。

  般規格 鉤直徑 Φ(6801) 約30mm 鉤直徑Φ(6802) 約55mm(approx.), 64 X 24mm(Bus Bar) 電池規格 1.5V SUM-3 x 8 顯示 有背光的大型點矩陣LCD 耗電量 約140mA 外直流電源 直流12V的變壓器 (為了操作安，定要有600V耐壓保護) 每周期取樣速度 1024 LCD顯示新速度 1 times / sec. 操作溫度 -10°C to 50°C 操作濕度 < 85% relative 儲存溫度 -20°C to 60°C 儲存濕度 < 75% relative 重量(6800) 1160g (包括八個電池) 重量(6801) 200g 重量(6802) 600g 尺寸(6800) 257 (L) x 155 (W) x 57 (H) mm ,10.1"(L) x 6.1" (W) x 2.3" (H) 尺寸(6801) 210 (L) x 62 (W) x 36 (H) mm ,8.3 " (L) x 2.5" (W) x 1.4" (H) 尺寸(6802) 244 (L) x 97 (W) x 46 (H) mm ,9.6 " (L) x 3.8" (W) x 1.8" (H) 附件 四條測試棒與四個鱷魚夾，攜帶用背袋x1，說明書x1，電池1.5V x 8
