GDF型浮標液位計是以浮標為測量元件,經一組滑輪及鋼絲將敞口或低壓容器中的被測介質液位間接指示出來的一種現場測量儀表,它適用于石油化工貯罐系統的腐蝕性介質槽、罐、油田、油庫等工業的油罐平底錐蓋拱頂容器及一般企業、民用建筑的水塔（箱）的液位測量，解決了貯罐的液位測量和用人工上罐頂用鋼尺測量困難等問題，并能獲得準確的測量結果，被測介質可為酸性、堿性或高粘度。
該液位計具有外型結構美觀、牢固、讀數直觀、醒目、測量范圍大等優點。對大量程強腐蝕性、高粘度和無須測量的場合，尤為適用。
主要技術參數
1、 工作壓力：常壓
2、 介質密度≥0.6g/cm3
3、 測量范圍：L=20m內的任意測量范圍，對于大于20m的范圍由用戶
，按特殊規格。
4、 現場指示精度：±10mm
5、 被測介質溫度：-30℃~300℃
6、 導向鋼絲安裝垂直度：≤±5°
訂貨參數：
公稱長度：根據儲罐高度而定，確定面板、標尺及鋼絲長度。
儀表結構

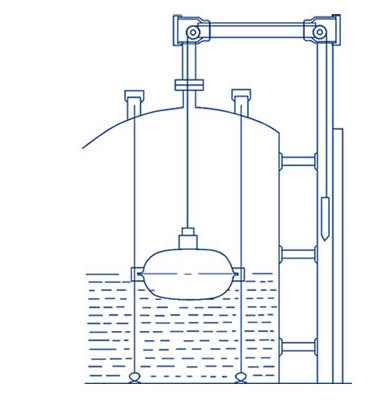

液位計是由浮標、連接鋼絲、導向滑輪、重錘指針、顯示標尺等五部分組成。
安裝調試
1、儀表的調零
在儀表安裝時，罐內應還未有被測介質，浮標在罐內的底部時，重錘指針部分的紅色尖頭指示應指在標尺測量范圍的頂部“零”值上，否則要調整鋼絲長度。
2、儀表的量程調整
儀表在調好零位的基礎上，再把浮標拉到容器的頂部或zui大測量點上，重錘指針部分的紅色尖頭應指在標尺的底部位置上，即落在標尺zui大量程點上。
安裝使用及注意事項
1、導向鋼絲下支承焊接安裝：
在容器底部按照液位計浮標運動方向要求確定位置，焊接或鉚接好固定
導向鋼絲下支承；
2、導向鋼絲的安裝
（1） 用力使鋼絲拉直，并固定在下支承上，注意不要使鋼絲有彎曲或打結
現象，以免影響浮標上下移動。
（2） 導向鋼絲通過浮標的導向耳勾，后穿入吊勾螺釘，把鋼絲的終端固定
并用導線夾頭夾緊，并旋緊吊勾螺母，使其處于緊張狀況，再將上螺
母拼緊，以防松動，然后蓋好封蓋。
（3） 兩根導向鋼絲要垂直地面，而且相互平行，保證兩者之間距離為300mm
3、 標尺安裝
標尺的長度是按用戶在訂貨時所提供的測量范圍而確定的，在安裝時
要求：
（1） 標尺的連結部分應做到平直、光滑、不應有凹凸現象，以免影響重錘
指針的正常運行，或引起測量的誤差。
（2） 標尺應與貯罐內液面相垂直，不應有傾斜現象， 標尺安裝的垂直度
不能大于5°，以免造成重錘指針卡死，使測量失敗。
（3） 在焊接標尺腳架時，應盡量做到安裝表面在同一平面上，安裝孔在同
上直線上，即做到確保標尺的刻度面及重錘指針兩側導向均要平直稱
為直線，使重錘指針在標尺上靈活升降。
4、 浮標連接鋼絲及重錘指針的安裝：
浮標與連接鋼絲的一端用導線夾頭夾緊固定，然后將連接鋼絲的另一
端裝進事先安裝好的兩個導向滑輪盒內，并和重錘指針相連接，用導線
夾頭夾緊固定，后調整各導向滑輪支架，使連接鋼絲與水平垂直，使
浮標在導向鋼絲上活動靈活，有輕滑感、無卡死、扭曲、打結、打卷或
損傷等現象。
注意：掌握鋼絲的所需長度。
注：供貨時，會提供相應的安裝說明，鋼絲及鎖扣如需加多備份需要客戶在發貨前提出
