產品說明
|
|
 熱電偶/熱電阻

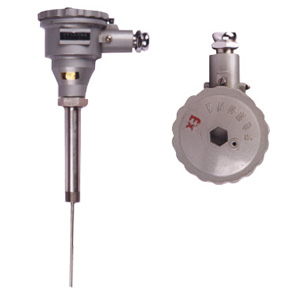

 隔爆式熱電偶
型號：WR 系列
 詳細資料 |
|
一、概述
工業用隔爆熱電偶是一種溫度傳感器，在化學工業自控系統中應用廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號，傳送給顯示、記錄和調節儀表，對系統檢測調節和控制。
在化工廠，生產現場半有各種易燃、易爆等化學氣體、蒸氣，如果使用普通的熱電偶非常不安全，易引起環境氣體爆炸。因此，在這些場合必須使用隔爆型熱電偶作溫度傳感，本公司生產的隔爆型熱電偶產品適用在dⅡBT4 溫度組別區間內具有爆炸性氣體危險的場所內。
本公司生產的隔爆熱電偶技術性能符合ZBN11002-87工業熱電偶技術條件和ZBY300-85工業熱電偶分度表及允許誤差，同時產品均符合爆炸性環境用防爆電器設備通用要求GB3836.1-83和GB3836.2-83標準，由儀器儀表防爆安全監督檢驗站對產品的圖樣、技術條件、樣機進行專門的審定和批準、并發給防爆合格證。隔爆熱電偶合格證號為：GYB9911
目前本公司生產的工業用隔爆熱電偶有鎳鉻－鎳硅（K型）和鎳鉻－銅鎳（E型）兩種。
二、工作原理和基本結構
隔爆熱電偶和可拆卸熱電偶的結構、原理基本相同，所區別的是，隔爆型產品接線盒（外殼）在設計上采用防爆特殊結構，接線盒用高強度鋁合金鑄而成，并具有足夠的內部空間、壁厚和機械強度，橡膠密封圈的熱穩定性均符合防爆標準。所以，當接線盒內部的爆炸性混合氣體爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散－－傳爆。
由于產品采用上述防爆特殊結構，使產品完全符合使用在dⅡBT4防爆類別范圍內，只要用戶嚴格遵守產品使用規則，產品就能達到可靠的防爆效果。
三、主要技術參數
1.測量范圍及允差
|
類 別
|
代號
|
分度號
|
測量范圍(℃)
|
允 差（Ⅱ級）
|
|
鎳鉻－鎳硅
|
WRN
|
K
|
-40～800
|
-40℃～ +333℃±2.5℃
333℃～800℃±0.0075|t|
|
|
鎳鉻－銅鎳
|
WRE
|
E
|
-40～600
|
-40℃～ +333℃±2.5℃
333℃～600℃±0.0075|t|
|
注：1. ＂t＂為感溫元件測溫度。
2. 防爆標志和外殼防護等級
防爆標志：dⅡBT4
外殼防護等級：ＩP54（GB4208標準）
四、防爆標志、類別、級別和溫度組別
1.隔爆熱電偶的防爆標志表示方法
2.電氣設備的類別、級別和溫度組別說明：
電器設備分為二類：Ｉ類－－煤礦井下用電氣設備；
Ⅱ類－－工廠用電氣設備。
3.防爆級別
隔爆熱電偶的防爆級別按其適用于爆炸性氣體混合物zui大安全間隙分為A、B、C三級。
4.溫度組別
隔爆熱電偶的溫度組別按其外露部分zui高表面溫度分為T1～T6六組。
|
溫度組別
|
允許zui高表面溫度（℃）
|
|
T1
T2
T3
T4
T5
T6
|
450
300
200
135
100
85
|
五、型號規格
|
類別
|
型號
|
分度號
|
測量范圍
（℃）
|
保護管材料
|
規格
|
熱響應時間τ0.5（s）
|
公稱壓力（MPa）
|
結構特征
|
|
總長L（mm）
|
置深I（mm）
|
|
鎳鉻－鎳硅熱電偶
|
WRN-240
|
K
|
-40～800
|
1Cr18Ni9Ti
不銹鋼
0Cr18Ni12Mo2TI不銹鋼
|
300
350
400
450
550
650
900
1150
1650
2150
|
150
200
250
300
400
500
750
1000
1500
2000
|
<90
|
10
|
隔爆接線盒
固定螺栓安裝螺紋M27×2
|
|
WRN2-240
|
|
鎳鉻－銅鎳熱電偶
|
WRE-240
|
E
|
-40～600
|
|
WRE2-240
|
|
類別
|
型號
|
分度號
|
測量范圍
（℃）
|
保護管材料
|
規格
|
熱響應時間τ0.5（s）
|
公稱壓力（MPa）
|
結構特征
|
|
總長L（mm）
|
置深L（mm）
|
|
鎳鉻－鎳硅熱電偶
|
WRN-440
|
K
|
-40～800
|
1Cr18Ni9Ti
不銹鋼
0Cr18Ni12Mo2TI
不銹鋼
|
300
350
400
450
550
650
900
1150
1650
2150
|
150
200
250
300
400
500
750
1000
1500
2000
|
<90
|
2.5
|
隔爆接線盒
固定法蘭
|
|
|
|
