NHR-5600 流量積算控制儀

金湖恒邁自動化儀表有限公司

會員指數：

企業認證：

價格：電議

所在地：江蘇淮安市

型號：NHR-5600

更新時間：2017-07-26

瀏覽次數：1920

公司地址：江蘇省金湖經濟開發區環城西路88號-3

18605295123 徐愛龍(先生)

點擊查看聯系電話在線詢價

產品簡介

概述 NHR-5600系列流量積算控制儀針對現場溫度、壓力、流量等各種信號進行采集、顯示、

公司簡介

金湖恒邁自動化儀表有限公司成立于本世紀初。主營產品：壓力變送器,液位變送器,流量計,信號隔離器,安全柵,我公司的壓力變送器、差壓變送器、電磁流量計、渦街流量計、孔板流量計、靜壓式液位變送器、磁翻板液位計、浮球液位計、超聲波液位計、無紙記錄儀、顯示調節儀、閃光報警器、PID操作器、信號隔離器、溫度變送器、配電器、安全柵、檢驗儀表、溫度儀表、壓力表等產品在石化、電力、冶金、食品、化工、環保等行業的自動化控制中得到了廣泛的應用。
我公司也為國內各行業提供了大量的可靠實用的測量控制儀表，深受用戶歡迎。我們本著質量一，服務一，誠信一的宗旨。愿與客戶攜手，與科技同行，以全新的營銷策略，走向更廣闊的市場。
我公司的發展源于廣大客戶的支持，用戶的信賴取。在未來的發展中，本公司還將繼續秉承技術專家的理念，不斷提升自身的技術水平，為客戶提供卓越的服務品質，塑造行業典范。愿恒邁儀表能夠成為您工作中的朋友和溝通中的橋梁，在成功的道路上共同前進！電話:0517-86881738;18605295123.

展開

產品說明

概述

    NHR-5600系列流量積算控制儀針對現場溫度、壓力、流量等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，適用于液體、一般氣體、過熱蒸汽、飽和蒸汽等的流量積算測量控制。
    雙屏LED數碼顯示，具有極寬的顯示測量范圍，可顯示整五位的瞬時流量測量值、溫度/壓力補償測量值、流量(差壓、頻率)測量值等，及整十一位的流量累積測量值，0.2％級測量精度。
    具備37種信號輸入功能，可配接各種差壓信號(孔板裝置)、線性信號(電磁流量計)及脈沖信號(渦街流量計)，可自由選擇多種補償方式(溫度補償、壓力補償、溫壓補償等)
    采用查表法進行密度補償，可全自動對過熱蒸汽、飽和蒸汽進行精度極高的積算控制，內置多種流量積算公式，適應各測量場合，帶流量系數K自動演算功能
    簡單的容錯功能：溫度、壓力補償測量信號異常時，用對應的手動設定值進行補償運算
    特殊設計的WDT電路、上電復位電路和斷電數據保護電路確保儀表通電運行正常；內置33V干電池，斷電數據不丟失，斷電數據保護不用后備電源，保護時間不低于3年
    可對測量介質進行定量/批量控制(帶啟動、停止、清零功能)
    可帶兩路模擬量變送輸出。
    支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
    儀表可帶RS232C打印功能，具有手動、定時、報警打印功能。
    帶DC24V饋電輸出，為現場變送器配電。
    輸入、輸出、電源、通訊相互之間采用光電隔離技術。
    參數設定密碼鎖定，參數設置斷電保存，具備參數恢復出廠設定功能。

儀表面板


160*80mm(A型)	80*160mm(B型)	96*96mm(C型)	96*48mm(D型)

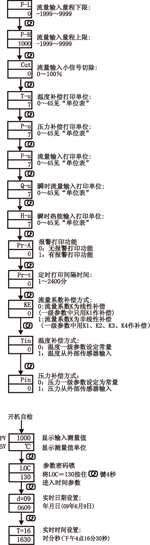

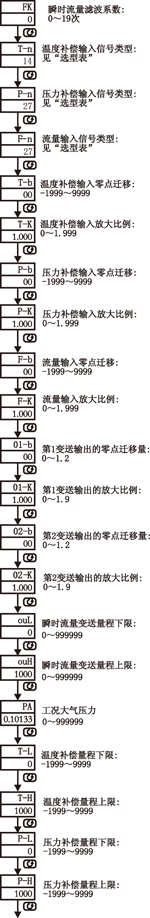

參數功能

注：以上參數為儀表全部參數，如果不是全功能儀表，則未選功能所對應的參數將不予顯示。

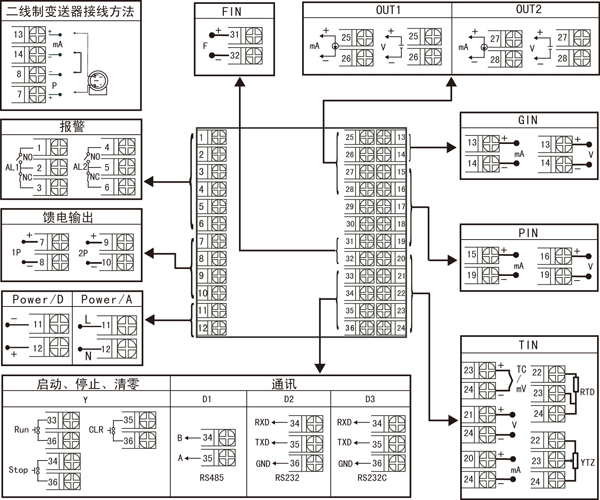

儀表接線圖

規格尺寸為A、B、C型接線圖
注：橫豎式儀表后蓋接線端子方向不一樣，見示意圖1。

圖一

儀表選型

NHR-5600□-□/□/□-□/□/□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑾

①規格尺寸		②一路流量信號輸入分度號 ③第二路壓力補償輸入分度號 ④第三路溫度補償輸入分度號
代碼	寬高深	代碼	分度號(測量范圍)
A B C D	16080110mm(橫式) 80160110mm(豎式) 9696110mm(方式) 9648110mm(橫式)	X 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 55 56	無輸入信號熱電偶B(400～1800℃) 熱電偶S(0～1600℃) 熱電偶K(0～1300℃) 熱電偶E分度(0～1000℃) 熱電偶T分度(-200.0～400.0℃) 熱電偶J分度(0～1200℃) 熱電偶R分度(0～1600℃) 熱電偶N分度(0～1300℃) 熱電偶F2分度(700～2000℃) 熱電偶Wre3-25分度(0～2300℃) 熱電偶Wre5-26分度(0～2300℃) 熱電阻CU50(-50.0～150.0℃) 熱電阻CU53(-50.0～150.0℃) 熱電阻CU100(-50.0～150.0℃) 熱電阻PT100(-200.0～650.0℃) 熱電阻BA1(-200.0.0～600.0℃) 熱電阻BA2(-200.0～600.0℃) 線性電阻0～400Ω(-1999～9999) 遠傳電阻0-350Ω (-1999～9999) 遠傳電阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切換) 0～10mA開方 (-1999～9999) 4～20mA開方 (-1999～9999) 0～5V開方 (-1999～9999) 1～5V開方 (-1999～9999) 脈沖輸入(0～10KHz) 全切換特殊規格
⑤變送輸出1(OUT1)
代碼	輸出類型(負載電阻RL)
X 0 1 2 3 4 5 8	無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊規格
⑥變送輸出2(OUT2)
代碼	輸出類型(負載電阻RL)
X 0 1 2 3 4 5 8	無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊規格
⑦報警輸出(繼電器接點輸出)
代碼	報警限數
X 1 2	無輸出 1限報警 2限報警
⑧通訊輸出/外部事件輸入
代碼	通訊接口/數字量輸入接口
X D1 D2 D3 Y	無輸出 RS-485通迅接口(Modbus) RS232通迅接口(Modbus) RS232C打印接口啟動、停止、清零
⑨饋電輸出		⑩供電電源
代碼	饋電輸出(輸出電壓)	代碼	電壓范圍
X 1P 2P	無輸出 1路饋電輸出 2路饋電輸出如“2P(12/24)” 表示一路12V，第二路24V饋電輸出。	A D	AC/DC 100-240V(50/60Hz) DC 20-29V
		⑾備注

備注：

    1、選型中③、④項輸入分度號選擇“X”無輸入分度號時，表示無補償流量積算控制儀。
    2、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
    3、在寫型號時必須完整，沒有選到的功能項不能省略，必須用“X”補上。
       例1：NHR-5600A-27/X/X-0/X/2/X/X-A(無補償)
       例2：NHR-5600A-27/27/14-0/X/2/D1/X-A(溫壓補償)
    4、壓力補償通道輸入類型只選擇電壓或者電流信號；流量通道輸入類型只選擇電壓、電流或者脈沖輸入，其中脈沖輸入只針對流量通道選擇。
    5、如渦街流量計需使用配電功能，可將第二路變送輸出作為配電功能，此時第二路變送輸出無效。
    6、脈沖信號輸入時,儀表不能選擇第二路變送輸出。
