TE-IDV1B 電壓變送器

江蘇昆侖工控（淮電）電氣十廠

會員指數：

企業認證：

價格：電議

所在地：江蘇蘇州市

型號：TE-IDV1B

更新時間：2021-10-21

瀏覽次數：2484

公司地址：江蘇，河北，北京，上海，沈陽，吉林，黑龍江，廣東，廣西，山西，山東，四川，浙江，福建，內蒙，陜西，山西，安徽，湖北，湖南，江西，貴州，云南，新疆，青海，寧夏，重慶等

15262460178 周經理(先生) 總監

點擊查看聯系電話在線詢價

產品簡介

采用線性光電隔離，頻響寬、精度高◎ 線性測量范圍：0～120%標

公司簡介

〖企業簡介〗
江蘇昆侖工控（淮電）電氣有限公司成立于1997年，2003在蘇州成立了江蘇昆侖工控電氣十廠，本廠專業研發，生產，銷售各種電力工控，機電，石油煤礦，化工設備配套產品廠家。先后在蘇州，無錫，淮安，浙江，連云港,廣東，北京，上海等地均設有生產，銷售分支機構，主要產品有：數顯電流電壓，功率，功率因數表、溫控表，溫濕度表，計數器，轉速表，歐姆表，時間繼電器，光電，電磁隔離變送器、液位器，壓力變送器，差壓變送器，溫壓一體傳感器，分流器，互感器，接近開關，三色燈等配套產品。公司目前旗下有員工約500人，年產銷100萬臺，年銷售額收入近1000萬元。公司一貫堅持“質量第一，用戶至上，優質服務，信守合同”的宗旨，憑借著高質量的產品，良好的信譽，優質的服務，產品暢銷全國近三十多個省、市、自治區以及遠銷歐美、東南亞等國家。竭誠與國內外商家雙贏合作，共同發展，共創輝煌！

展開

產品說明

特點:

◎采用線性光電隔離，頻響寬、精度高

◎ 線性測量范圍：0～120%標稱輸入

◎ DIN標準導軌安裝

◎ 多種輸出類型任選，多種結構類型任選

◎ SMT貼片生產加工工藝制造

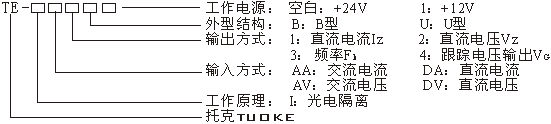

一、型號含義：

二、型號及技術參數：

1、電流變送器

產品主型號	輸入范圍	精度等級	輸出類型	輸出信號	響應時間	負載能力	靜態功耗
TE-I□A4□	1mA,2mA,5mA,10mA, 20mA,50mA,0.1A, 0.2A,0., 1A, 2A,	0.5	V_G	3.5V,5V	15μS	5mA	350mW
TE-I□A2□		0.5	V_Z	5V,10V	250mS	5mA	400mW
TE-I□A1□		0.5	I_Z	20mA	250mS	6V	400mW
TE-I□A3□		0.5	F_K	5kHz,10kHz	250mS	15mA	400mW

2、電壓變送器

產品主型號	輸入信號	精度等級	輸出類型	輸出信號	負載能力	響應時間	靜態功耗
TE-I□V4□	50mV,75mV,0.1V, 0.2V, 0.5V,1V,2V, 5V,10V, 20V 30V,50V,75V,100V, 150V, 200V,250V,300V,500V	0.5	V_G	3.5V,5V	5mA	15μS	300mW
TE-I□V2□		0.5	V_Z	5V,10V	5mA	250mS	400mW
TE-I□V1□		0.5	I_Z	20mA	6V	250mS	400mW
TE-I□V3□		0.5	F_K	5kHz,10kHz	15mA	250mS	400mW

注意：1.定貨型號應包括：變送器型號、輸入/輸出規格（輸入/輸出范圍值）、精度等級等。例如：TE- IAV2U-250V/1～5V-0.5。
2、電流變送器：輸入電流值大于后，交流須外加互感器，直流須外加分流器。
3、電壓變送器：輸入電壓值大于500V后,交流須外加互感器,直流須外加分壓電阻,測量范圍可達1KV。

三、技術參數：

輸入方式	線性光電隔離，接線式輸入，適合于以內小電流測量
測量范圍	0～120%標稱輸入
響應頻率	直流：0～30kHz交流，zui高定做100kHz
隔離電壓	＞1.5kV_DC，1分鐘
輸入阻抗	Vx≤1V時，Rⅰ≥1MΩ；Vx＞1V時，Rⅰ= Vx×10kΩ/V
共模抑制比	160db（50Hz）
隔離電容	接線輸入產品輸入、輸出間隔離電容：6pF（1kH下）；
過載能力	10倍標稱輸入值，持續5秒；
無故障工作時間	平均無故障工作時間＞3萬小時；
額定環境溫度	0～+50℃
消耗功率	微功耗

四、接線圖

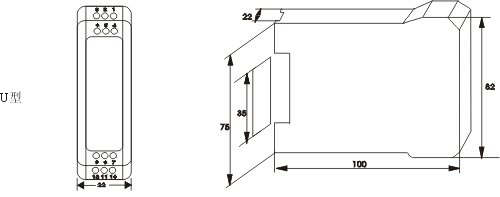

五、外形及安裝尺寸

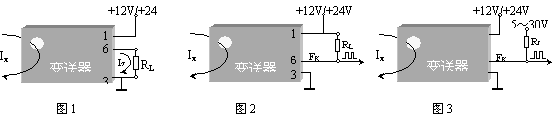

六、典型接線示例

(1)電流輸出型( I_Z)變送器的輸出為共地電流源，接線原理見圖1，圖中RL是用戶負載。
(2) 頻率輸出型( F_K)變送器的輸出級為集電開路門 ( NPN管) 結構，使用時須外接上拉電阻R_L，IR=3～10mA。輸出脈沖為方波，脈沖的幅度約等于上拉電源的電壓值。接線原理見圖2或3。
