價格：電議
所在地：江蘇 淮安市
型號：HH-LUGB
更新時間：2021-04-23
瀏覽次數：1881
公司地址：江蘇省金湖縣工業園區
許潔(女士) 銷售
HHLUGB系列渦街流量計(一氧化碳流量計)主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。
無可動機械零件，因此可靠性高，維護量小。
儀表參數能長期穩定。
渦街流量計采用壓電應力式傳感器,可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。
有模擬標準信號,也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較、理想的測量儀器。
工作原理：

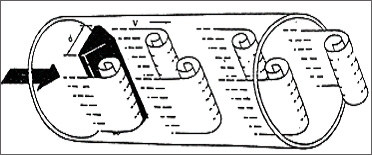

在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，如右圖所示，旋渦列在旋渦發生體下游非對稱地排列。
口徑及流量范圍：
|
DN(mm)
|
液體
|
氣體
|
蒸汽
|
|
20
|
0.8-10
|
5-40
|
8-80
|
|
25
|
1-12
|
7.2-60
|
10-120
|
|
32
|
1.5-20
|
12-100
|
15-200
|
|
40
|
2-30
|
18-150
|
20-300
|
|
50
|
3-50
|
30-300
|
30-450
|
|
65
|
6-80
|
50-420
|
60-800
|
|
80
|
10-130
|
70-600
|
100-1300
|
|
100
|
20-200
|
120-1000
|
200-2000
|
|
125
|
30-300
|
180-1500
|
300-3000
|
|
150
|
45-450
|
240-2000
|
450-4500
|
|
200
|
90-900
|
480-4000
|
900-9000
|
|
250
|
120-1200
|
700-8000
|
1200-12000
|
|
300
|
180-2000
|
900-10000
|
1600-16000
|
技術參數：
1、測量介質：氣體、液體、蒸氣
2、口徑規格法蘭卡裝式口徑選擇25,32,50,80,100
3、法蘭連接式口徑選擇100,150,200
4、流量測量范圍正常測量流速范圍雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s
正常測量流量范圍液體、氣體流量測量范圍見表2；蒸氣流量范圍見表3
5、測量精度1.0級1.5級
6、被測介質溫度:常溫–25℃～100℃
7、高溫–25℃～150℃-25℃～250℃
8、輸出信號脈沖電壓輸出信號高電平8～10V 低電平0.7～1.3V
9、脈沖占空比約50%,傳輸距離為100m
10、脈沖電流遠傳信號4～20 mA,傳輸距離為1000m
11、儀表使用環境溫度:-25℃～+55℃濕度:5～90% RH50℃
12、材質不銹鋼, 鋁合金
13、電源DC24V或鋰電池3.6V
14、防爆等級本安型iaIIbT3-T6
15、防護等級IP65
產品應用：
渦街流量計廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮氣、氫氣、天然氣、煤氣等) 、水和液體(如：水、汽油、酒精、苯類等)的計量和控制.
免責聲明：以上所展示的[HH-LUGB 一氧化碳流量計]信息由會員[淮安市恒輝儀表有限公司]自行提供，內容的真實性、準確性和合法性由發布會員負責。
