液位檢測系列磁致伸縮位移傳感器
德國技術、德國組件、
產品簡介SH液位檢測系列磁致伸縮位移傳感器是專門為液位檢測內置安裝所設計，提供、直接和的位置檢測反饋。該系列產品響應頻率高、刷新快、抗干擾、遲滯小、精度高，適應復雜干擾環境。無接觸式的特點避免了機械磨損，保證了理論上的使用壽命。緊固法蘭、測桿和浮球均由優質不銹鋼制造，可以直接伸入帶壓帶腐蝕的液位罐內，而不會出現腐蝕。設計采用分體結構，電子倉可以很方便地從法蘭上拆卸和更換，可以避免罐體的泄漏和泄壓，保護了環境，也方便了快速維修。
防護等級IP65可以對于在復雜和惡劣的使用環境中的傳感器提供充分的保護。DIN43650通用插接頭，廣泛使用于設備的液壓設備中，非常便于現場的接線安裝。插接頭有幾個特點：①通用插接頭內置的特殊雙投開關可以使客戶選擇信號的邏輯方向，如：將0～10V輸出切換成10～0V輸出，或相反；②特殊的V/A插接頭可以將電壓輸出信號轉換成電流輸出信號，并通過內置的雙投開關選擇信號的方向，如：將4～20mA轉換成20～4mA。電流信號的傳輸距離達到500米。③無須客戶在內部接線，避免了失誤的可能。
法蘭緊固安裝圖（罐體需要密封時）
整體安裝尺寸圖

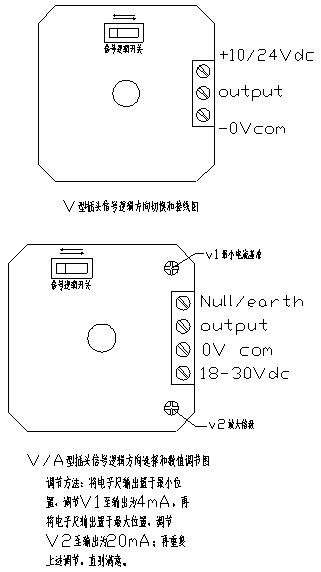

接線圖
基本參數
測量型式 直線位移
輸入電壓 24Vdc （20.4～28.8Vdc）
輸入保護 性保護：反向電壓至30Vdc，正向zui高電壓至36Vdc
電流消耗 50～140mA（依工作行程而變化）
緣強度 500Vdc （電源地與設備地之間）
輸出 0～10Vdc 和 10～0Vdc 兩種輸出，zui小負載電阻5KΩ
4～20mA 和 20～4mA 兩種輸出，zui大負載電阻700Ω
分辨率 分辨（取決于控制器A/D與電源波紋）
重復精度 ＜±0.005%FS
線性精度 ＜±0.01%FS （zui小±90μm）
刷新頻率 1200mm行程為0.5ms / 2400 mm行程為1.0ms
4800mm行程為2.ms / 7600mm行程為5.0ms
工作溫度 -40 ～ +85℃
防護等級 IP67
振動試驗 5g / 10 ～ 2000Hz 符合IEC standard 68-2-6
沖擊試驗 50g 單次沖擊，符合IEC standard 68-2-27
耐壓等級 350bar / 600bar 峰值
安裝螺絲 M20 x 2
本體材料 電子倉采用陽氧化鋁 / 測桿、安裝法蘭和浮球采用316不銹鋼
安裝接合面要求圖
訂購指引
SH-XXXXmm-Y
說明SH代表液位檢測系列磁致伸縮位移傳感器
XXXX代表有效行程:0075mm代表75mm；0250mm代表125mm；1250mm代表1250mm。
Y代表輸出信號：V代表輸出0～10Vdc和10～0Vdc兩種輸出；
A代表輸出4～20mA和20～4mA兩種輸出。
產品構成及裝箱單
V型輸出產品：V型輸出傳感器本體、磁性浮球、V型插頭、產品介紹及說明；
A型輸出產品：V型輸出傳感器本體、磁性浮球、V/A型插頭、產品介紹及說明；
電子倉更換指引
電子倉與法蘭為分體式，當需要快速更換傳感器時，電子倉可以非常容易地從法蘭中取出并更換。可以實現現場的快速維修，避免泄壓和環境污染。
