LMZJ1-0.5電流互感器

一、LMZJ1-0.5電流互感器適用范圍

LMZJ1-0.5電流互感器為穿心母線型電流互感器，供額定頻率為50HZ，電壓為0.5KV及以下的交流線路中測量電流、電能及繼電保護之用。

二、標準與認證

標準 ：GB 1208-2006
認證證書 ：CMC浙制03820196


三、結構特征

本型互感器的鐵芯用冷軋取向硅鋼片環形卷繞而成，二次繞阻沿環形鐵芯均勻纏繞;
中間窗口供母線穿繞使用，下部有底座，供固定安裝之用;
本型互感器外部為不飽和樹脂緣澆注而成.


四、主要技術參數

準確級 ：0.5級
額定電壓 ：0.66KV
額定一次電流 ：5-3000A
額定二次電流 ：
額定負荷 ：（見表1）
允許在110%額定電流下長期運行
二次繞組對地施加工頻電壓3KV歷時1min無擊穿閃絡現象。


五、使用環境條件

主要場所 ：戶內
環境溫度 ：-5～+40℃
環境濕度 ：相對濕度不大于80% ；
海拔 ：不超過1000m
大氣條件 ：無嚴重影響互感器緣的污穢及侵蝕性和爆炸性介質。

準確級	額定電壓	額定一次電流	額定二次電流	額定負荷	耐壓
0.2級、0.5級、0.5S級	0.5KV	5-3000A		（見表1）	3KV/1min

表1：LMZJ1-0.5額定負荷

型號	電流比（A）	穿心匝數（匝）	額定負荷（VA）
			0.2級	0.5級	0.5S級
LMZJ1-0.5	30	5	5-3.75	5-3.75	5-3.75
	50	3	5-3.75	5-3.75	5-3.75
	75	2	5-3.75	5-3.75	5-3.75
	100	2	5-3.75	5-3.75	5-3.75
	150	1	5-3.75	5-3.75	5-3.75
	200	1	5-3.75	5-3.75	5-3.75
	250、300	1	5-3.75	5-3.75	5-3.75
	400、500	1	5-3.75	5-3.75	5-3.75
	600-1200	1	10-3.75	10-3.75	10-3.75
	1500-2500	1	15-3.75	15-3.75	15-3.75
	3000	1	20-3.75	20-3.75	20-3.75

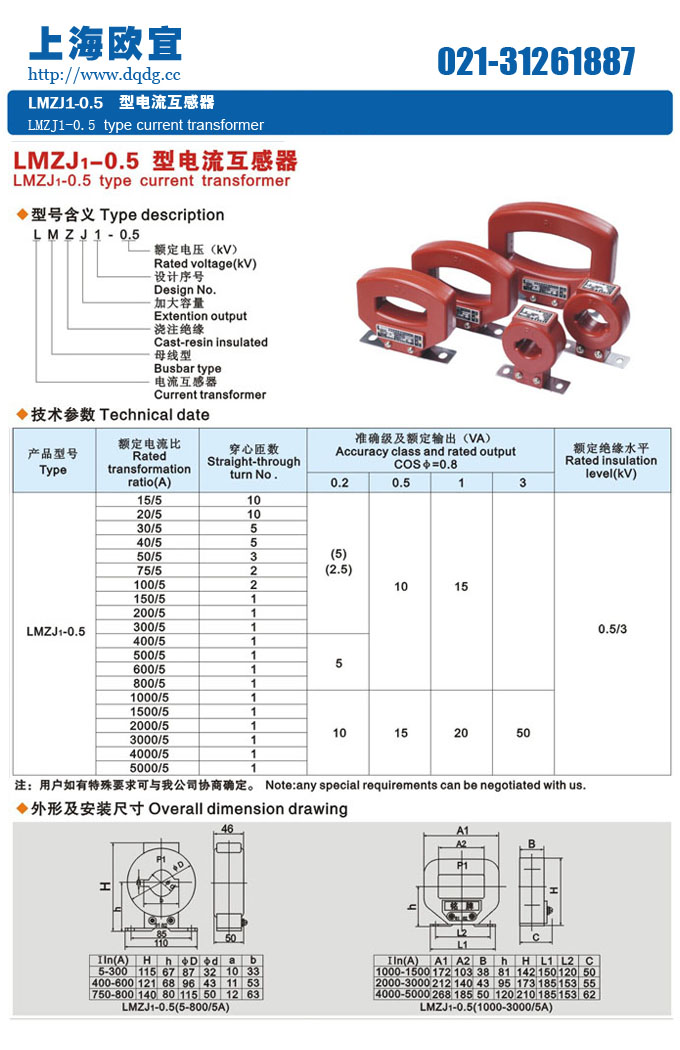

六、LMZJ1-0.5電流互感器型號含義、外形及安裝尺寸

產品名稱：LMZJ1-0.5電流互感器

型號：LMZJ1-0.5

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細信息頁面。本頁LMZJ1-0.5電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
