信號發生器產品特點:

       1、 體積小、重量輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用，是新世紀理想的可靠產品。
   2、 采用技術、工藝制造，率先應用新的PWM高頻脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT器件，利用高頻技術提高頻率，頻率高達100kHz，從而使輸出高壓穩定度更高，波汶系數更小。
     3、 精度高、測量準確。電壓、電流均為數字顯示，電壓分辨率為0.1kv，電流分辨率為0.1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
     4、 電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節度優于0.1%，電壓、電流測量誤差小于1.0%，脈動因數優于0.5%。
     5、 負性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全，各種技術指標均優于行業標準及優于同類產品。
     6、 增設了75%VDC-1mA的功能，做氧化鋅避雷器測量帶來大的方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器氧化鋅試驗時，當電流升到1000uA時，就打開0.75的按鈕，這時，電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓的旋鈕回到零位上，同時，將細調電壓旋鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它試驗。
     7、 方便的過電壓整定設置功能，采用了數字撥盤開關，能將整定電壓值直觀顯示，使你操用更隨意，顯示數值單位為kv。 8、 倍壓筒可分節結構，現場使用，靈活方便，一機多用，經濟實惠。

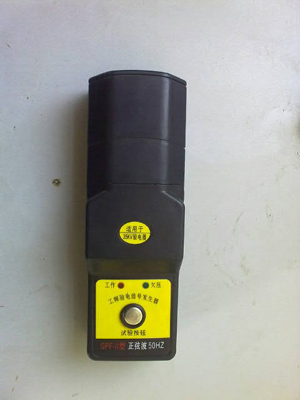

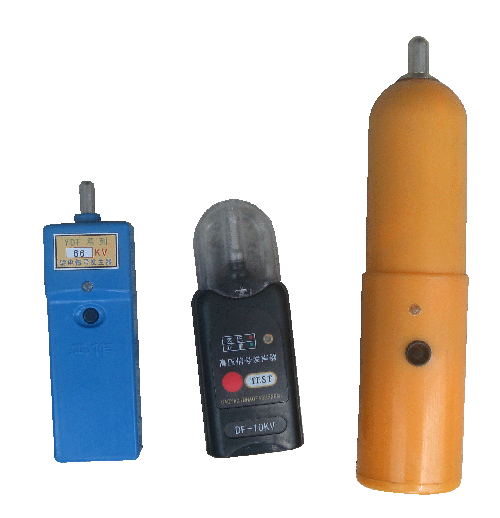

工頻信號發生器使用說明
　　一．工頻信號發生器概述
　　高壓聲光驗電器是一種檢驗高壓線路是否帶電的專用工具，是電力工作者必備的安全工具之一，目前市場上的驗電器種類繁多，性能參差不齊，或由于各種原因造成驗電器失靈，影響正常使用。目前一般檢驗驗電器好壞的驗電信號發生器為高頻電子升壓式信號發生器，由于高頻和工頻存在很大區別，因此普通驗電信號發生器不能完全確定驗電器性能的好壞，即使檢驗時正常，驗電器也可能是壞的，不能正常使用。針對上述問題，應眾多電力部門的要求，我廠研制了工頻驗電信號發生器，完全杜了驗電器檢驗失靈的問題。
　　二．工頻信號發生器原理
　　該產品有交流供電式和自身供電式兩種類型，交流供電式適用于有市電的場合，經過調壓器，升壓變壓器將工頻電升壓到驗電器啟動電壓，自身供電式就是發生器本身自帶可充電蓄電池，經過工頻逆變器將直流變換成工頻電，然后經升壓器升壓至驗電器啟動電壓，用以檢驗驗電器性能好壞。
　　三．工頻信號發生器性能參數
　　1.10KV型 輸出電壓：工頻0-4KV(10KV啟動電壓1.5-4KV）
　　2.6-35KV型 輸出電壓：工頻0-12KV（35KV啟動電壓5.25-14KV）
　　3.6-110KV型輸出電壓：工頻0-35KV（110KV啟動電壓16.5-44KV）
　　4.6-220KV型輸出電壓：工頻0-60KV（220KV啟動電壓33-88KV）
　　注：一般驗電器啟動電壓控制范圍在（0.15-0.3）倍額定電壓。
　　四．工頻信號發生器 使用說明
　　使用時接通電源，調壓器調到零位，將電源開關打開，一個人將驗電器探頭接觸發生器高壓輸出，另一人緩緩升高輸出電壓，至驗電器聲光報警，觀察驗電器啟動電壓是否在規定范圍內，使用后調壓器調到零位，關閉電源。自帶電瓶式如果出現無高壓現象，應先檢查電瓶是否老化。
　　注意：因為發生器內部加了限流元件，因此高壓輸出電流很小，對人體沒有傷害。但為了安全起見，身體部分不要接觸高壓輸出端！
    工頻高壓發生器采用了高頻倍壓電路，應用了新的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能的大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使工頻高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。
      工頻高壓發生器適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗，是新世紀理想的換代產品。
    工頻高壓發生器使用注意事項
     1、使用高壓發生器的工作人員，必須具有“高壓試驗上崗證”的專業人員。
     2、使用本儀器請用戶必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點。當更換試品和接線時，應先將兩個電源斷開點明顯斷開。
     3、試驗前請檢查所有試驗接線、控制箱、倍壓筒和試品的接地線是否接好。試驗回路接地線應按本儀器說明書的要求，一點接地。
     4、對大電容試品的放電應用專用放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，到一定距離空氣間隙開始游離放電，有嘶嘶聲，當無聲音時可用放電棒放電，后直接接上地線放電。
     5、直流高壓200KV及以上時，盡管試驗人員穿緣鞋，且處在安全距離以處區域，但由于高壓直流離子空間電場分布擴印影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小，一般不會對人體造成傷害。
     6、BCGF系列工頻高壓發生器控制箱電源為交流AC220V±10%，50Hz。如果電源經1/1隔離變或現場用自發電源，則必須人為將電源有一點與大地聯接。

工頻高壓發生器故障檢查與處理:

     1． 電源開關打開時，控制箱上的數顯表不亮請檢查電源連線及所有保險管，保險管若有損壞時，請按保險管座旁標注的安培數更換新保險管。
   2． 若打開電源開關，數顯表亮，高壓顯示綠燈不亮，加不上高壓。
     ⑴ 故障顯示"回零"燈亮
       沒有回零位，請將逆時針旋轉高壓輸出調整鈕和微調旋鈕回到零位上至"回零"燈滅，即可加高壓。
     ⑵ 故障顯示"其它"燈亮有兩種現象：接地保護；斷線保護。
     a． 可能接地線未接好，或地線不可靠接地。請接好可靠的接地線，關閉電源，重新啟動。
     b． 可能為連接控制箱與高壓塔的電纜未接好，接好電纜請關閉電源，重新啟動?；螂娎|線兩端焊頭脫焊時會出現此故 障，請焊好電纜兩端的焊頭，關閉電源，重新啟動。
     c． 可能控制箱內某一線頭脫焊斷開，請重新焊接好，關閉電源，重新啟動。
   3．一切正常，但在未升到額定輸出電壓的過程中保護。
     ⑴ 故障顯示"過流"燈亮
     a． 試品短路，或泄漏電流過大。
     b． 大電容負載時，升壓過快，關閉電源，重新啟動，減慢升壓速度。
     ⑵ 故障顯示"過壓"燈亮
     過壓保護整定旋鈕未置于zui大處，請順時針旋轉到zui大處，關閉電源，重新啟動。
     4． 試品高壓下發生短路時，由于短路電流大，有可能把所有的故障顯示燈均點亮，這屬正常，請排除試品故障后重新啟動。
     5． 試品故障排除后，故障顯示燈依然亮，加不上高壓。電源開關兼故障保護重置開關，請關閉電源，重新啟動，即可升壓。
     6． 如發現電壓表數字波動過大時，請檢查連接電纜線兩頭航空插頭7腳屏蔽結頭是否脫焊斷開，如斷開請焊接好。

工頻高壓發生器技術引用標準:

   IEC 60-1： 1989 高電壓試驗技術 一部分：一般試驗要求
     GB/T 16927.1-1997 高電壓試驗技術 一部分：一般試驗要求
     IEC 60-1： 1994 高電壓試驗技術 第二部分：測量系統
     GB/T 16927.1-1997 高電壓試驗技術 第二部分：測量系統     DL 474.2-92 現場緣實驗實施導則 直流高電壓試驗
     ZBF 24002 現場直流和交流耐壓試驗電壓測量裝置的使用導則
