激光平面度檢測儀L-740

上海貝丁漢工業自動化設備有限公司

會員指數：

企業認證：

價格：電議

所在地：上海

型號：

更新時間：2014-06-12

瀏覽次數：1198

公司地址：www.bedhang.com

13564994396 李經理(先生)

點擊查看聯系電話在線詢價

產品簡介

產品功能 Hamar Laser激光平面度檢測儀L-740用于各種設備及部件的平面度、平整度、扭曲度檢測和校準，也適用于各種導軌及鋼鐵部

公司簡介

展開

產品說明

產品功能

Hamar Laser激光平面度檢測儀L-740用于各種設備及部件的平面度、平整度、扭曲度檢測和校準，也適用于各種導軌及鋼鐵部件的水平方向的直線度檢查和校正（僅適用于大中型鋼鐵部件的檢測，150mm*100mm以下的小型及微型部件平面度檢測請來點擊這里）；如果用戶需要檢測立式面的平面度和導軌立面的直線度，請選用型號L-732、L-733、L-742或L-743。


鋼鐵類工件平面度	法蘭平面度	導軌平面度和扭曲度	機床工作臺平面度

產品描述

Hamar Laser激光平面度檢測儀L-740帶有一個連續掃描的激光面，用于檢測和校正各種機械設備及部件的平面度。激光器基座上帶有水平儀和俯仰角、滾動角調節旋鈕，用于光路的粗略和調整。360°掃描時，激光面的平面精度為0.002mm/M，90°掃描時，激光面的平面精度為0.0013mm/M，激光面的測量半徑為30.5M。水平儀帶有發光功能，方便進行讀數。二管激光器的功耗更小（小于1mW），易于肉眼觀察和安裝操作。

應用領域（測量精度0.0017mm/M或更高）

* 普通水平機

* 各種工件的平面度檢測（方形、框架型、導軌型、法蘭型、圓形等）

* 機床及其軌道、大型軸承表面、加工工件表面的平面度檢測

* 水平平面上兩個軌道的扭曲度和平行度檢測

* 航空航天設備的水平度、地坪校準

* 汽輪機焊接時水平度測量

* 連鑄機平面度

* 天線陣列平面度檢測

* 大型車床平面度檢測和校正

* 工件平面度檢測

產品特點

* 采用連續旋轉的二管激光面，工作半徑為30.5m。

* 系統啟動速度快，幾乎無需預熱。

* 系統安裝時間通常少于10分鐘。

* 360°掃描時，激光面平面精度為0.0025mm/M，90°掃描時，激光平面精度為0.0013mm/M。

* 標準測量靶：A-1519單軸無線測量靶，探測范圍24.5mm，分辨率0.0005mm。

* 測量靶：A-1520單軸無線測量靶，探測范圍10mm，分辨率0.00025mm，用于精度要求更高的場合。

* 標準發光水平儀的精度為0.01mm/M，使用分裂鏡時其精度為0.005mm/M。

* 測量靶實時動態顯示測量數據。

* 激光器和測量靶體積小，可置于手提箱中。

* 電池或AC電源適配器供電。

* 軟件Plane5兼容微軟Windows系統。

* Plane5軟件可快速對平面度數據進行采集和分析。

技術參數

重量	激光器3.1kg 基座：4.54kg
材質	激光器：鋁或不銹鋼
激光類型	可見二管激光，波長670nm，光束直徑4.06mm
測量范圍	半徑33m
光束功耗	<0.9mW
光束穩定性	位移：0.005mm/小時/ºC 角度：0.36 角秒/小時/ºC
光束直線度	空氣噪聲中：0.001 mm/M +/- 0.0001"
光束平面度	180°/360°掃描時：0.025 mm/M +/- 0.0025 mm 90°掃描時：0.001 mm/M +/- 0.0013 mm
工作模式	單束線激光或連續旋轉的激光面
電源	90VDC電池組或115VAC電源適配器
基座角度調整范圍	粗調：+/-1.5° 細調：+/-0.15°
基座調整分辨率	粗調：0.25mm/30M 細調：0.025mm/30.5M
水平儀	兩個發光水平儀，精度為0.01mm/M 使用分裂鏡精度可達0.005mm/M

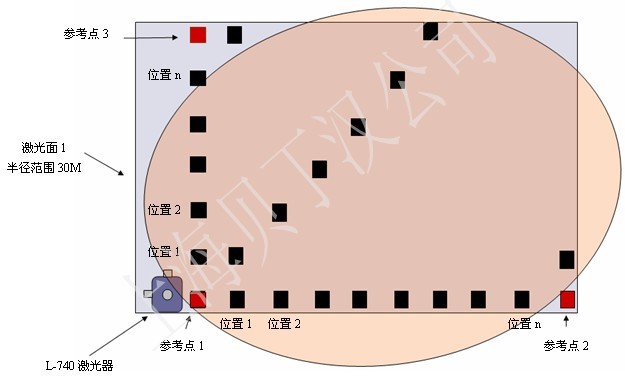

工作原理

1. 將L-740激光器放在被測工件的一個角上（或中心位置）；

2. 將探測靶放在靠近激光器的參考點1位置，將探測靶數據清零；

3. 將探測靶移動到參考點2位置，調整激光器上千分尺，直到探測靶的讀數為零；

4. 重復上述過程，直到探測靶在參考點1和參考點2的讀數都為零為止；

5. 接下來將探測靶移動到參考點3的位置，調整方法與參考點2相同。當探測靶在三個參考點的讀數都為零時，就形成了一個平行于三個參考點的參考面；

6. 將探測靶沿著位置1，位置2…..位置n的方向進行移動，在每個位置點顯示的數據就是該點與參考面的高低偏差，正號“+”表示該位置高于參考面，負號“-”表示該位置低于參考面，探測靶顯示的數據即是工件的平面度情況。

典型應用

要對某個平面或工件進行平面度檢測，先需要把激光器放置在一個儀器支架或穩固的平面上，在水平和垂直方向對激光面進行調整。然后把一個單軸測量靶（A1531/1532/1533或者A1519/1520）放在一個參照點上，并對其進行清零（通過電子的方式，按測量靶或讀數器上的按鈕即可）。

把測量靶移動到平面或工件上要測的位置，顯示器就會顯示該位置點與參照點數值的偏差。如果顯示為“+”號，表示該位置點高于參照點；相反，如果顯示“-”號，表示該位置點低于參照點。

如果被測的位置點剛好可使用墊片對其進行調整，則通過調整墊片并觀察測量靶上動態顯示的數值，就可對該點進行水平對調整。當讀書器上的數值為零時，表示被測的位置點就與參照的位置點在同一個水平面上了。

通常僅需要花費15分鐘，就可調整好水平度，而且調整好的水平度能保持數個月的精度。

注意：如果不僅是測量，還要對機器進行校準調整，則不需把激光器放在儀器支架上。如果放置在被調整的機器或其工件上，則對機器或工件的調整，會帶動激光器的移動，從而影響測量結果。
歡迎來電聯系，我們將為你提供現場演示。
