產品說明

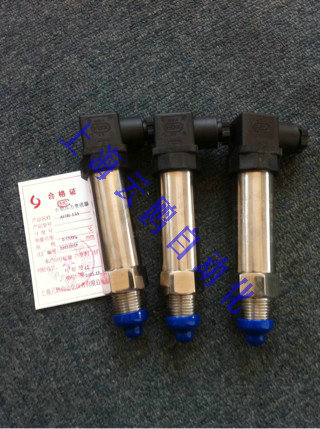

AOB-131壓力變送器接線,BPS-208壓力變送器
通用型壓力傳感器/變送器
○ 輕工、機械、冶金
○ 液壓、氣動檢測控制系統
○ 工業自動化與過程控制
○ 恒壓供水
○ 食品、醫藥
○ 石化、環保
|
一、簡介
AOB-131系列通用壓力傳感器/變送器，接管嘴和外殼均采用不銹鋼材質，具有很強的抗腐蝕性和長期穩定性。傳感器在寬溫度范圍內進行了溫度補償，保證了傳感器的技術指標。有多種壓力接口螺紋形式和接線方式，能zui大限度的滿足客戶需要。廣泛應用于氣/液壓力測控系統、工業設備、醫療設備、制冷設備、恒壓供水、過程控制等領域。
二、技術指標
量 程：-0.1~60MPa；
精 度：0.1% F·S、0.25% F·S、0.5% F·S、1.0 % F·S 可選；
供電電壓：傳感器：+3~15VDC； 變送器：+24VDC、、+12VDC、、+5VDC、；
輸出信號：傳感器：1mV/V；變送器：0/0.5/1.0-4.0/4.5/5.0V (三線制)，4-20mA(兩/三線制)；
負載能力（變送器）：電流型 ≤500W； 電壓型 ≥100KW；
零點誤差：±0.5% F·S；
滿度誤差：±1.0% F·S；
補償溫度：-10°C~70°C；
工作環境：-20°C~75°C，≤85%RH；
儲存環境：-40°C~85°C，≤95%RH；
安全過載能力：150%；
限過載能力：250%；
溫度漂移：0.03%FS/°C；
長期穩定性：£0.2%FS/年；
外殼材料：不銹鋼；
注：除非特別說明，所有參數指標在25°C測取。
圖一：標準型防水接頭引出屏蔽電纜形式
|
三、外形尺寸圖（僅供參考，以實物為準）
四、電氣接線
4.1 壓力傳感器
紅/2#：激勵(電源)正E+；黑/4#：激勵(電源)負E-；綠/1#：信號輸出正S+；白/3#：信號輸出負S-；
灰/5#：電纜屏蔽
4.2 壓力變送器
4.2.1 4-20mA兩線制電流：紅/1#：電源正E+；綠/2#：輸出電流Iout。
4.2.2 三線制電流或電壓：紅/1#：電源正E+；黑/2#：電源地GND；綠/3#：輸出電流Iout或電壓Vout。
