價格:電議
所在地:上海
型號:J13H/W
更新時間:2014-06-23
瀏覽次數:1242
公司地址:上海市寶山區新滬路55弄7號101室
![]()
呂永達(先生)
型號: J13W-JH-d
產品名稱: 內螺紋針形截止閥-手輪

|

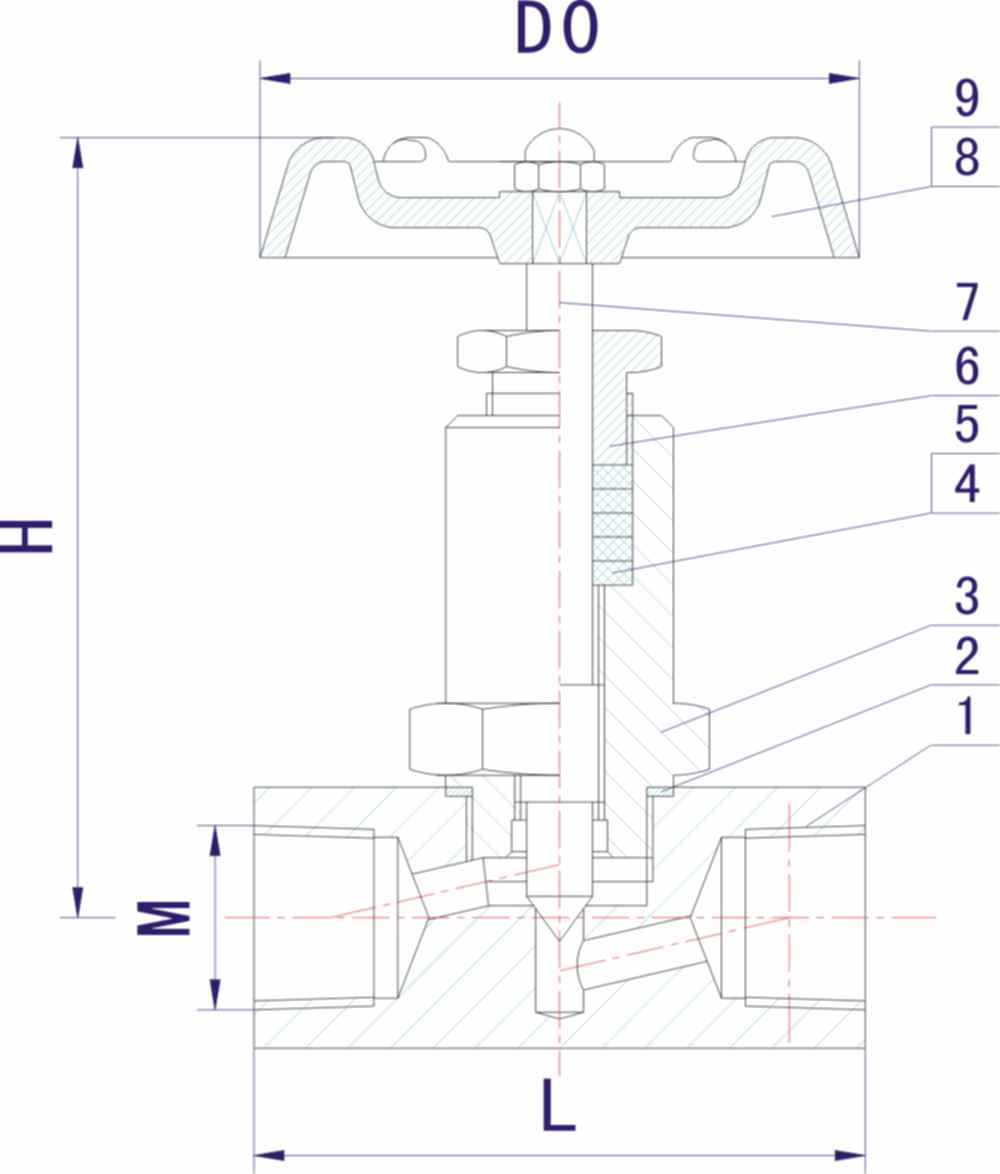

序號
NO.
|
零件名稱
Part name
|
材質
Material
|
|
1
|
閥體 Body
|
20# A105 SS304 SS304L SS316 SS316L
|
|
2
|
閥蓋墊片 Bonnet Gasket
|
紫銅(Red copper) PTFE
|
|
3
|
閥蓋Bonnet
|
20# A105 SS304 SS304L SS316 SS316L
|
|
4
|
填料墊 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite)
金屬盤根(Matel and Graphite)
|
|
5
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
|
6
|
填料壓蓋 Packing Gland
|
20# A105 SS304 SS304L SS316 SS316L
|
|
7
|
閥桿 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
|
8
|
手輪 Handle
|
20# A105 SS304 SS304L SS316 SS316L
|
|
9
|
帶帽螺母Hooded Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
ITEM NO.
|
公稱通徑 DN
Nominal bore
|
M
|
H
|
L
|
D0
|
|
J13W-JH-d-1
|
DN6
|
G1/4
|
85
|
58
|
60
|
|
J13W-JH-d-2
|
DN10
|
G3/8
|
87
|
58
|
60
|
|
J13W-JH-d-3
|
DN15
|
G1/2
|
87
|
60
|
65(70)
|
|
J13W-JH-d-4
|
DN20
|
G3/4
|
100
|
70
|
70(80)
|
|
J13W-JH-d-5
|
DN25
|
ZG1
|
110
|
78
|
80(100)
|
|
J13W-JH-d-6
|
DN32
|
G1-1/4
|
130
|
102
|
100(110)
|
J13H/W內螺紋針形截止閥-手輪 訂貨說明:
1,①產品名稱與型號②公稱直徑③產品壓力④產品材質⑤使用介質⑥產品溫度⑦是否帶附件以便我們的為您正確選型。
2,如有特殊要求時請在訂購產品時注明。
3,若已經由設計單位選定的型號,請按型號直接向我司銷售部訂購。
4,當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖
