GYLGB 開封國儀石油標準孔板

開封市國儀流量儀表有限公司

會員指數：

企業認證：

價格：電議

所在地：河南開封市

型號：GYLGB

更新時間：2015-09-29

瀏覽次數：1908

公司地址：開封市黃龍工業園區人民路西段

13839983136 王馨(女士) 客服經理

點擊查看聯系電話在線詢價

產品簡介

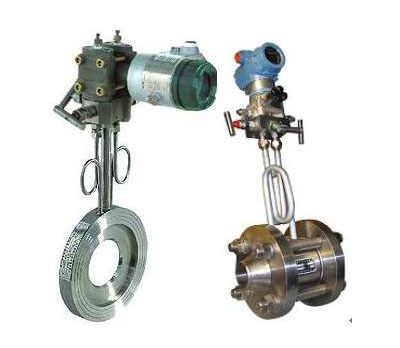

點擊放大

公司簡介

開封國儀流量儀表有限公司生產：電磁流量計，渦街流量計，孔板、噴嘴、V錐及文丘里等各種差壓式流量計，靶式流量計，浮子流量計，渦輪流量計，流量與熱量積算儀，無線抄表系統，流量成套測量與控制系統等。產品質量好價格優，用戶遍及全國各地。開封儀表工業始創于1958年，是中國歷史最久也是最大的流量儀表生產與測試基地。國家水大流量計量站和機械工業部流量儀表產品質量檢測中心均設于此，這里擁有大量資深的流量儀表生產研發工程技術人員，開封國儀流量儀表有限公司是一家集研發、生產、測試多種流量儀表和流量測量裝置的專業企業。我公司建有完善的液體、氣體流量測試校驗標準裝置，對每臺產品都進行嚴格的實流檢測標定。產品廣泛應用于化工、給排水、污水處理、供暖、石油天然氣、冶金煉焦、造紙、制藥、食品加工等多種行業。開封國儀全體員工秉承開封儀表高精度、優質量的傳統作風，以“誠信、專業、嚴謹”為理念，以“質量好、價格優、售后有保障”為宗旨，愿與全國廣大業內新老朋友攜手合作，共謀我國自動化行業發展新的篇章。

展開

產品說明

點擊放大

?	GY-LGB孔板流量計的詳細資料：

　一、概述
SKLG系列孔板流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。孔板流量計節流裝置包括環室孔板，噴嘴等?？装辶髁坑嫻澚餮b置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，孔板流量計廣泛應用于石油、化工、冶金、電力、輕工等部門。
充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。
智能節流裝置（孔板流量計）是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償的新一代流量計，該孔板流量計采用的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。
二、工作原理

?????充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。
在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：
孔板流量計
c－流出系數　　無量綱　
d－工作條件下節流件的節流孔或喉部直徑
D－工作條件下上游管道內徑
qm－質量流量　Kg/s
qv－體積流量　m3/s
?－直徑比d/D ?無量綱
流體的密度Kg/m3

三、特點
▲孔板流量計節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
▲孔板計算采用標準與加工
▲孔板流量計應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
▲標準型節流裝置無須實流校準，即可投用。
▲一體型孔板流量計安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。
智能型孔板流量計特點
▲采用進口單晶硅智能差壓傳感器
▲，完善的自診斷功能
▲智能孔板流量計智能孔板流量計其量程可自編程調整。
▲智能孔板流量計可同時顯示累計流量、瞬時流量、壓力、溫度。
▲具有在線、動態全補償功能外，智能孔板流量計還具有自診斷、自行設定量程。
▲配有多種通訊接口
▲穩定性高
▲量程范圍寬、大于10：1
智能型孔板流量計技術指標
▲：±0.075%
▲高穩定性：優于0.1%FS/年
▲高靜壓：40MPa
▲連續工作5年不需調校
▲可忽略溫度、靜壓影響
▲抗高過壓
