產品簡介

605帶指示燈氣體壓差開關原理，帶指示燈氣體壓差開關價格帶工作(紅)和待機(綠)指示燈是用于探測氣體壓力、壓差的設備，如檢測過

公司簡介

本公司研制、開發、生產的產品主要有六大系列400多個品種，其中有溫度儀表系列：符合IEC標準的A、B級熱電阻、Ⅰ、Ⅱ級各種熱電偶、防爆型一體化智能溫度變送器等；壓力、差壓力儀表系列：普通壓力/差壓變送器、1151系列智能型電容式壓力/差壓變送器等；液位儀表系列：玻璃管/玻璃板液位計、磁性液位計、石英玻璃管雙色液位計、電接點液位計、投入式靜壓液位變送器、電浮筒液位變送器等；流量儀表系列：全中文只智能渦街流量計、全中文智能渦輪流量計、流量積算儀等；顯示儀表系列：光拄指示數字顯示調節報警儀、智能型數字調節儀表等；儀表專用電纜系列：高溫補償導線、RV、BV 、系列聚氯乙烯屏蔽電纜、KV系列交聯阻燃、電力電纜，信號、計算機電纜等。

展開

產品說明

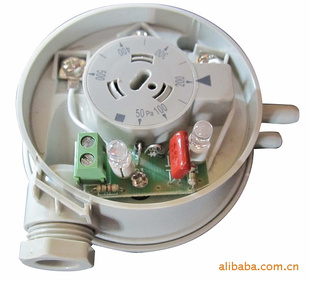

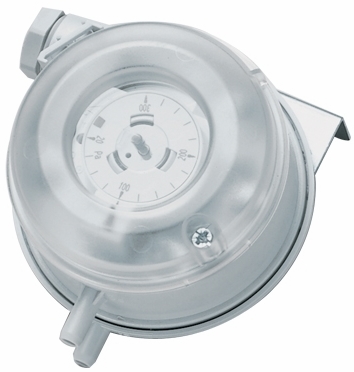

605帶指示燈氣體壓差開關原理，帶指示燈氣體壓差開關價格帶工作(紅)和待機(綠)指示燈是用于探測氣體壓力、壓差的設備，如檢測過濾網阻塞報警裝置，檢測空調機組中風機的啟/停狀態，通風管道中氣體監測等

量程范圍：20-300Pa，50-500Pa，100-1000pa,500-200pa,500-2500pa等五種規格可選，詳見選型表

特點：通過旋鈕自由設定，完全滿足AHU機組濾網壓差報警要求，獨特耐高溫氣膜材料，保證了在微小壓差下的靈敏動作，單刀雙擲開關，用戶可自由選擇使用常開或常閉節點，安裝簡易，頂蓋僅需一個固定螺絲，聯合支架便于垂直水平安裝。

應用：常應用于感知管道中非腐蝕性氣體的壓力差、真空、過壓和氣流差等參數,如以下工作狀態：
· 監測過濾網阻塞報警裝置
· 風機運行狀態監測
· 通風管道中氣體監測
· 控制可變氣體容積系統中zui大氣流
· 燃燒爐中氣體控制

604氣體壓差開關選型表：

型號名稱	型號代碼	描述/選項
604-P3	604.9000002	壓力設置范圍 20…300 Pa
604-P5	604.9100002	壓力設置范圍 50…500 Pa
604-P10	604.9200002	壓力設置范圍 100…1000 Pa
604-P20	604.9400002	壓力設置范圍 500…2000 Pa
604-P50	604.9500002	壓力設置范圍 1000…5000 Pa

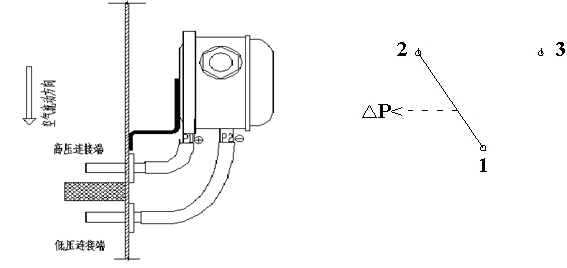

604氣體壓差安裝示意：接線示意圖：

接線圖說明：實際壓差小于設定值，觸點1-2導通。實際壓差大于設定值，觸點1-3導通。

安裝位置：安裝在振動zui小的位置。媒介溫度在-15 / +60范圍內。604的生產校準是在室溫下，也安裝在接近室溫環境下。濕度較高的系統中可能發生水汽凝結現象，應注意軟管連接管口向下。
壓力連接及接線:壓力連接位置標不可接錯.

注意事項：

1. 如果壓差開關安裝沒有按照上述說明，兩個端口向下，則開關點檢測壓差將偏差20Pa，這主要是由壓
差開關的原理決定(壓差開關中有一個非常薄的氣膜將內部分為兩個腔，如果氣膜不是垂直安裝而是水
平安裝，則氣膜本身的自重將影響氣體壓差檢測)。
2. 避免電擊或損壞設備，移去上蓋時應確保電源開關處于關閉狀態。
3. 使用前應完成電線連接并檢查連接狀態。不正確的連線可能導致此設備性損壞。
4. 在低電流(0.1A或更小)情況下，電壓小于30V時，建議在電路上連接一個R.C網絡。
5. 使用前應配打塑料管的安裝孔，并將“Z型”支架安裝在現場(標準配置)。
6. 保證裝配面震動zui小或沒有震動，開關可以直接固定在管道、加熱器或面板上。
7. 壓力連接位置標注：+(高壓)和 -(低壓或靜壓 )
