產品簡介
SWP-PID自整定控制儀/PID光柱顯示控制儀
產品說明
|
SWP-PID自整定控制儀/PID光柱顯示控制儀
|
|
| SWP-LED系列PID自整定控制儀/PID光柱顯示控制儀表適用于需要進行高精度測量控制的系統，可根據被控對象自動演算出PID控制參數。 |
| SWP-LED系列PID自整定控制儀/PID光柱顯示控制儀表集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示。 |
| 一、主要特點 |
| 1、 PID參數自整定。 |
| 2、 可分別帶有一路PID控制輸出及一路變送輸出，可適用各種測量控制場合。 |
| 3、 手/自動無擾動切換，手自狀態下可修改參數。 |
| 4、 具有多種調節輸出方式（PWM輸出、可控規觸發輸出、固態繼電器輸出及電壓/電流輸出）。 |
| 二、 特殊技術參數 |
|
控制輸出方式
|
PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出 |
|
設定/顯示精度
|
+0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差 |
|
比例范圍
|
0.0%-100.0%（單位：0.1%） |
|
積分（復位）時間
|
0-9,999s（單位：1s） |
|
微分（比率）時間
|
0-9,999s（單位：1s） |
|
控制周期
|
1-250s（單位：1s） |
|
采樣周期
|
0.5s |
|
| 三、 儀表外形及接線圖（以下為基本配線方式，特殊訂貨請參見隨機接線圖） |
|
型號
|
SWP-ND405系列
|

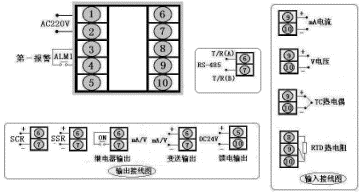

接 線 圖
|
|
儀表外形
|
儀表尺寸:96×48×110mm
開孔尺寸:92×44mm
重 量:240g
|
 |
|
型號
|
SWP-ND405系列
|
|
儀表外形
|
儀表尺寸:48×96×110mm
開孔尺寸:44×92mm
重 量:240g
|
|
型號
|
SWP-ND805系列
|

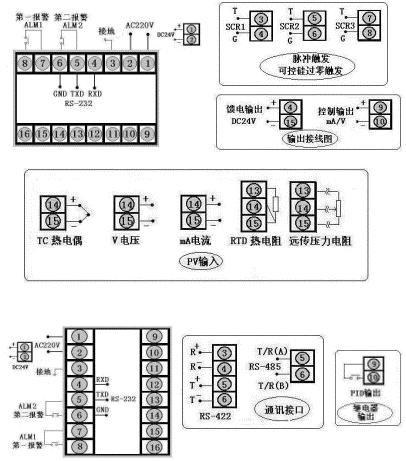

接 線 圖
|
|
儀表外形
|
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|
 |
|
型號
|
SWP-NT805系列
|
|
儀表外形
|
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|
|
型號
|
SWP-NS805系列
|
|
儀表外形
|
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
|
|
型號
|
SWP-NT805系列（豎式）
|
|
儀表外形
|
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
|
|
型號
|
SWP-ND905系列
|

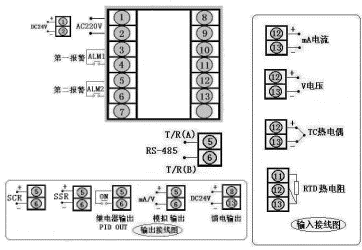

接 線 圖
|
|
儀表外形
|
儀表尺寸:96×96×140mm
開孔尺寸:92×92mm
重 量:400g
|
|
|
型號
|
SWP-ND705系列
|

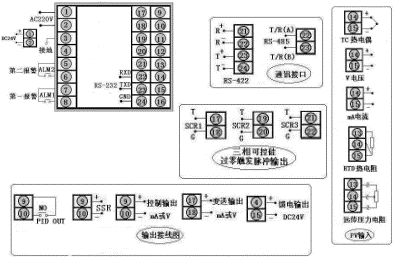

接 線 圖
|
|
儀表外形
|
儀表尺寸:72×72×110mm
開孔尺寸:68×68mm
重 量:240g
|
|
|
型號
|
SWP-ND105系列
|

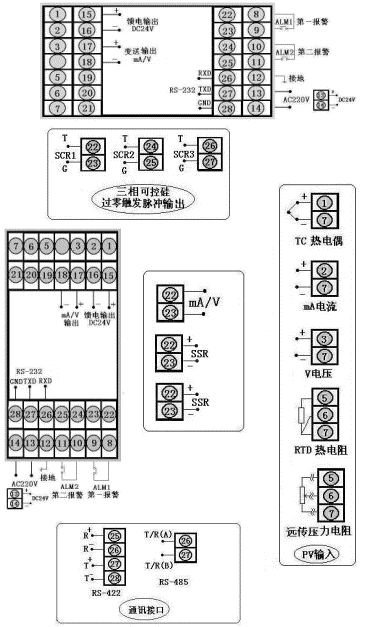

接 線 圖
|
|
儀表外形
|
儀表尺寸:48×48×110mm
開孔尺寸:44×44mm
重 量:180g
|
|
|
| 四、 SWP-LED系列PID參數自整定控制儀型譜表 |
|
型 號
|
代 碼
|
說 明
|
|
SWP -N
|
□ □ □□ -□ □ -□ □□ -□ □-□-□ |
新一代PID自整定控制儀 |
|
外形特征
|
|
|
|
|
|
|
|
|
|
|
|
|
|
外形尺寸
|
|
|
|
|
|
|
|
|
|
|
| 48×48mm |
| 96×48mm（橫） 48×96mm（豎） |
| 72×72mm |
| 160×80mm 80×160mm |
| 96×96mm |
|
|
控制作用
|
05
|
|
|
|
|
|
|
|
|
PID自整定控制 |
|
通訊方式
|
|
|
|
|
|
|
|
|
| 無通訊 |
| 通訊接口為RS-232C |
| 通訊接口為RS-422 |
| 通訊接口為RS-485 |
| 通訊接口特殊規格 |
|
|
控制輸出
|
□
|
|
|
|
|
|
|
參見"控制輸出方式" |
|
變送輸出
|
□
|
|
|
|
|
|
參見"變送輸出方式" |
|
輸入類型
|
□□
|
|
|
|
|
參見"輸入類型" |
|
一報警方式
|
|
|
|
|
|
|
第二報警方式
|
|
|
|
|
|
饋電輸出
|
P
|
|
DC24V 饋電輸出 |
|
供電方式
|
|
| DC24V供電 |
| AC90～265V供電（開關電源） |
| AC220V供電（線性電源，可省略） |
|
|
| 五、 SWP-LED系列PID光柱顯示控制儀型譜表 |
|
型 號
|
代 碼
|
說 明
|
|
SWP -N
|
T □ □□ -□ □ □- □□-□ □- □- □- □ |
新一代光柱PID顯示控制儀 |
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
160×80mm（橫），80×160mm（豎） |
|
控制作用
|
05
|
|
|
|
|
|
|
|
|
|
PID自整定控制 |
|
通訊方式
|
|
|
|
|
|
|
|
|
|
| 無通訊 |
| 通訊接口為RS-232C |
| 通訊接口為RS-422 |
| 通訊接口為RS-485 |
| 通訊接口特殊規格 |
|
|
控制輸出
|
□
|
|
|
|
|
|
|
|
參見"控制輸出方式" |
|
變送輸出
|
□
|
|
|
|
|
|
|
參見"變送輸出方式" |
|
輸入類型
|
□□
|
|
|
|
|
|
參見"輸入類型" |
|
一報警方式
|
|
|
|
|
|
|
|
第二報警方式
|
□
|
|
|
|
參見"報警方式" |
|
饋電輸出
|
P
|
|
|
饋電輸出 |
|
供電方式
|
|
|
| DC24V供電 |
| AC90～265V供電（開關電源） |
| AC220V供電（線性電源，可省略） |
|
|
外形特征
|
|
|
|
| ★ 輸入類型： |
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
|
01
|
B
|
400～1800 ℃
|
09
|
Pt100.1
|
-99.9～199.9℃ |
17
|
30～350Ω
|
-1999～99999 d
|
|
02
|
S
|
0 ～1600 ℃
|
10
|
Cu50
|
-50.0～150.0 ℃ |
18
|
特 殊 規 格
|
用 戶 特 定
|
|
03
|
K
|
0 ～1300 ℃
|
11
|
Cu100
|
-50.0～150.0 ℃ |
19
|
4～20 mA開方
|
-1999～99999 d
|
|
04
|
E
|
0 ～1000 ℃
|
12
|
4～20 mA
|
-1999～99999 d |
20
|
0～10mA開方
|
-1999～99999 d
|
|
05
|
T
|
-200～400 ℃
|
13
|
0～10 mA
|
-1999～99999 d |
21
|
1～ 5 V開方
|
-1999～99999 d
|
|
06
|
J
|
0 ～1200 ℃
|
14
|
1～5 V
|
-1999～99999 d |
22
|
0～5 V開方
|
-1999～99999 d
|
|
07
|
Wre
|
0 ～2300 ℃
|
15
|
0～5 V
|
-1999～99999 d |
23
|
可切換輸入
|
詳見下表
|
|
08
|
Pt100
|
-200～650 ℃
|
16
|
0～20 mA
|
-1999～99999 d |
|
|
|
|
| ★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下： |
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
|
01
|
B
|
05
|
T
|
09
|
Pt100.1
|
14
|
1～5 V
|
21
|
1～5 V開方
|
|
02
|
S
|
06
|
J
|
10
|
Cu50
|
15
|
0～5 V
|
22
|
0～5 V開方
|
|
03
|
K
|
07
|
WRe
|
12
|
4～20 mA
|
19
|
4～20 mA開方
|
|
|
|
04
|
E
|
08
|
Pt100
|
13
|
0～10 mA
|
20
|
0～10mA開方
|
|
|
|
| ★ 變送輸出方式 |
|
選型代碼
|
0
|
2
|
3
|
4
|
5
|
8
|
|
輸出方式
|
無輸出
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
特殊規格
|
|
|
| ★ 報警輸出方式 |
|
選型代碼
|
N
|
H
|
L
|
G
|
A
|
D
|
|
輸出方式
|
無報警（可省略）
|
上限報警
|
下限報警
|
偏差內報警
|
偏差外報警
|
LBA報警
|
|
|
| ★ 控制輸出方式 |
|
選型代碼
|
0
|
1
|
2
|
3
|
4
|
5
|
6 |
7 |
8 |
|
輸出方式
|
無輸出
|
繼電器
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
SCR輸出 |
SSR輸出 |
特殊規格 |
|
|
| ★ 注：D105報警輸出只有一個。 |
| 控制輸出為PID控制，變送輸出為測量值對應的變送輸出。D405及S405系列只能選擇PID控制輸出。 |
| ★ 同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。 |
| ★ 型號舉例： |
| SWP-D805-21-08-HL-P-W |
PID自整定控制儀，通訊方式RS232，輸出方式繼電器輸出，輸入類型為Pt100，一報警為上限報警，第二報
為下限報警，饋電輸出，DC24V供電，橫表。 |
