DJM1815-115 電

上海云鷗自動化儀表有限公司

會員指數：

企業認證：

價格：電議

所在地：上海

型號：DJM1815-115

手機：13816682548

電話：021-65753080

更新時間：2014-07-29

瀏覽次數：3613

公司地址：上海市虹口區高陽路669號3號2802室

13816682548 馬士龍(先生) （來電時請說是從給覽網看到我的)

立刻詢價 進入會員商鋪

產品簡介

型號 規格與測量筒安裝形式型號 規格

公司簡介

本公司研制、開發、生產的產品主要有六大系列400多個品種，其中有溫度儀表系列：符合IEC標準的A、B級熱電阻、Ⅰ、Ⅱ級各種熱電偶、防爆型一體化智能溫度變送器等；壓力、差壓力儀表系列：普通壓力/差壓變送器、1151系列智能型電容式壓力/差壓變送器等；液位儀表系列：玻璃管/玻璃板液位計、磁性液位計、石英玻璃管雙色液位計、電接點液位計、投入式靜壓液位變送器、電浮筒液位變送器等；流量?jī)x表系列：全中文只智能渦街流量計、全中文智能渦輪流量計、流量積算儀等；顯示儀表系列：光拄指示數字顯示調節報警儀、智能型數字調節儀表等；儀表專用電纜系列：高溫補償導線、RV、BV 、系列聚氯乙烯屏蔽電纜、KV系列交聯阻燃、電力電纜，信號、計算機電纜等。

展開

產品說明

型號 規格與測量筒安裝形式型號 規格與測量筒安裝形式

DJM1615-115 M16×1.5×115 外螺紋式 DJY2212-115 φ22×φ12×115 壓入式

DJM1615-97 M16×1.5×97 DJY2212-87 φ22×φ12×87

DJM1615-87 M16×1.5×87 DJY2012-87 φ20×φ12×87

DJM1815-115 M18×1.5×115 DJY1712-115 φ17×φ12×115

DJM1815-87 M18×1.5×87 DJY1712-87 φ17×φ12×87

上海云鷗自動化儀表有限公司

產品型號：DJY1712-115

所在地：上海

產品描述：

一、概述
       UDZ系列電接點水位計，主要用于鍋爐汽包、高低加熱器、除氧器、蒸發器、直流鍋爐

   起動分離器、水箱等的水位測量。本裝置由測量筒和二次儀表組成。采用數碼顯示和汽紅水

   綠雙色發光二極管顯示液位。

二、儀表的特點及技術參數

      1.特點：

              ①具有閃光、聲音報警功能。

              ②具有4-20mA信號輸出，可接DCS系統，設有保護聯鎖輸出功能。

              ③具有自供電功能，斷電后可繼續工作4小時。

              ④儀表上設有三個按鈕，a報警消音、b排污按鈕、c檢測按鈕。

2.技術參數：

              ①電源電壓：220V±10% 、50Hz

              ②工作環境溫度：-10-45℃

              ③工作相對濕度：≤85%

              ④液體水阻范圍：0-500KΩ

              ⑤繼電器輸出接點容量：220V、3A

              ⑥水位顯示點數：5-19點（多可達38點）

                例如19點：0、±15、±30、±50、±75、±100、±150、±250、±300

              ⑦外形尺寸：800mm×160mm×300mm 安裝尺寸： 15mm×76mm

              ⑧整機功率：≤5W

三、測量筒、電極及技術參數

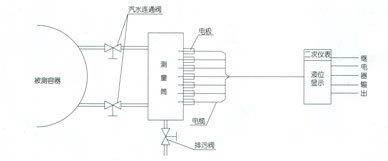

   1.測量筒結構簡圖

2.測量筒制造標準

     按國家機械行業標準JB/T6691-93鍋爐用電接點液位計技術條件制造、生產、檢驗。

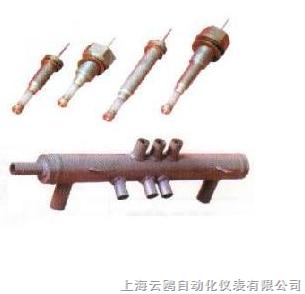

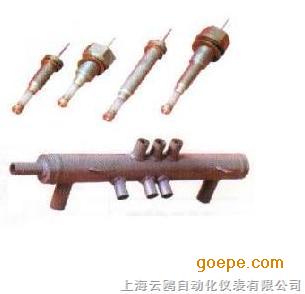

   3.電極（電接點）采用超純陶瓷制造。結構分兩種：壓入式和螺紋式

4.技術指標：

     工稱壓力：1.6、2.5、4.0、6.4、10、12、16、22MPa           絕緣性能：≥500MΩ

     工作壓力：≤21.56MPa                                      可測中心距：≤2200mm

     工作溫度：372℃

   5.電極形號規格表

型號	規格	與測量筒安裝形式	型號	規格	與測量筒安裝形式
DJM1615-115	M16×1.5×115	外螺紋式	DJY2212-115	φ22×φ12×115	壓入式
DJM1615-97	M16×1.5×97		DJY2212-87	φ22×φ12×87
DJM1615-87	M16×1.5×87		DJY2012-87	φ20×φ12×87
DJM1815-115	M18×1.5×115		DJY1712-115	φ17×φ12×115
DJM1815-87	M18×1.5×87		DJY1712-87	φ17×φ12×87

四、工作原理

電接點水位計根據水與汽電阻率不同而設計。測量筒的電極在水中對筒體的阻抗小。在汽中對筒體的阻抗大。


    隨著水位的變化，電極在水中的數量產生變化。轉換成電阻值的變化。傳送到二次儀表，從而實現水位的顯示、


    報警、保護聯鎖等功能。

五、訂貨須知

      訂貨時請用戶評理有下列內容：

        1.儀表型號    2.測點分布數據及報警點位置   3.汽液管中心距尺寸

        4.工作壓力、工作溫度     5.接口連接方式（法蘭或焊接）
