價格：電議
所在地：上海
型號：ZD(R)SJ
更新時間：2014-06-06
瀏覽次數：1918
公司地址：上海市奉賢區金匯鎮金碧路358號
陳仁干(先生) 銷售部
上海川滬閥門有限公司是一家專業制造、研發各類自控閥及其它通用閥門產品的企業，其前身是上海閥門十廠，是一家集科研開發、設計咨詢、生產、銷售于一體的經濟實體企業；多年來公司承蒙各級領導及廣大新老客戶的關心和支持，取得了不斷發展。改制后，新廠房坐落于上海市奉賢區金匯工業園區，公司在這些年的發展過程中見證了中國控制閥進步與完善，同時也在這個過程中不斷消化吸收國內外控制閥產品的新技術、新經驗，不斷進步，銳意創新，形成了有著自己鮮明特色的控制閥產品系列。
近年來又根據市場需求，根據ISO9001國際質量體系認證標準開發出一系列適應復雜工況的工新產品，并成功應用于石油、化工、環保、電力、冶金、造紙、給排水、輕工等廣泛的領域，得到廣大用戶的一致認可！
上海川滬閥門有限公司擁有一支長期從事控制閥研究開發、制造及工程設計應用的專業隊伍，有著一整套先進的加工設備和完善的產品檢測流程，運用國內領先的控制閥設計軟件，不斷開發出適應新形勢、新需求的控制閥產品。產品貫徹ISO9001質量體系標準，嚴把質量關，使每一件產品都成為精品。
本公司調節閥(自控閥)系列產品主要有：電動調節閥、氣動調節閥、電動球閥、氣動球閥、電動蝶閥、氣動蝶閥、自力式調節閥、電磁閥、電動閘閥、氣動閘閥、電動截止閥、氣動截止閥、切斷閥等多種系列。通用工藝閥產品系列主要有：閘閥、球閥、蝶閥、截止閥、止回閥、安全閥、減壓閥、旋塞閥、平衡閥、針型閥、柱塞閥、過濾器、襯膠閥、水力控制閥等多種系列。也可為客戶訂制非標系列產品，用戶的需求就是我們努力的方向！
為用戶提供全程、全方位服務的公司宗旨，使您在擁有一個好產品的同時更擁有放心的服務。從選型到售后，我們可為您提供控制閥一站式解決方案。
專業、快捷、及時的售后服務，使用戶免除后顧之憂，并獲得投資回報率的最優化。
本著“科技創新，節能環保”的服務理念，上海川滬閥門有限公司傾力打造國產控制閥精品品牌，并愿與各界朋友攜手共進，共創大業！
上海川滬閥門有限公司 地址：上海市奉賢區金匯鎮金碧路358號
聯系人：陳仁干 先生 手機：
電話：；
傳真：
MSN： 郵箱：
 |
 |
|---|---|

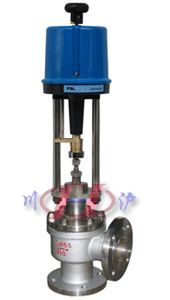

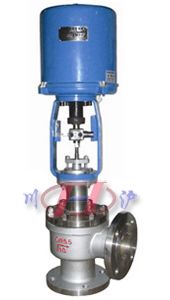

| ZDSJ電動角式調節閥 | ZRSJ電動角式調節閥 |
ZD(R)SJ電子式電動角式調節閥，由3810L型（或PSL系列）直行程電子式電動執行機構和角型調節閥體組成。內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電子式電動角式調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。 閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小。電子式電動角式調節閥特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。
| 閥體形式 | 角型鑄造閥 |
|---|---|
| 公稱通徑 | DN20～300mm |
| 公稱壓力 | PN1.6、2.5、4.0、6.4 |
| 法蘭標準 | GB/T9113、 JB/T79 |
| 連接形式 | 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內) |
| 閥蓋形式 | 標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃ |
| 壓蓋型式 | 螺栓壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
| 閥芯形式 | 單座、套筒型閥芯 |
|---|---|
| 流量特性 | 線性、等百分比 |
| 執行器型號 | 3810L系列、PSL系列 |
|---|---|
| 主要技術參數 | 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄 | |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
| 1 | 閥體 | WCB | CF8 | CF8M | CF3M |  |
|---|---|---|---|---|---|---|
| 2 | 閥座 | 304 | 304 | 316 | 316L | |
| 3 | 閥芯 | 304 | 304 | 316 | 316L | |
| 4 | 導向套 | 304 | 304 | 316 | 316L | |
| 5 | 墊片 | PTFE/金屬石墨纏繞墊片 | ||||
| 6 | 閥蓋 | WCB | CF8 | CF8M | CF3M | |
| 7 | 墊片 | 304 | 304 | 316 | 316L | |
| 8 | 填料 | PTFE/柔性石墨 | ||||
| 9 | 螺母 | 65Mn | 304 | 316 | 316L | |
| 10 | 閥桿 | 304 | 304 | 316 | 316L | |
| 項目 | 指標值 | ||
|---|---|---|---|
| 基本誤差% | 配3810L±2.5； 配PSL±1.0 | ||
| 回差% | 配3810L ±2.5； 配PSL±1.0 | ||
| 死區% | 1.0 | ||
| 始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
| 始點±2.5 | 終點±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 額定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×閥額定容量 | ||
| 可調范圍R | 30：1 | ||
| 公稱通徑 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 dN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數KV | 直線 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 100 | 176 | 275 | 440 | 690 | 875 | 1250 |
| 等百分 | 6.3 | 10 | 15 | 25 | 40 | 64 | 100 | 160 | 250 | 400 | 630 | 850 | 1180 | |
| 額定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
| 允許壓差(MPa) | 6.4 | 6.4 | 5.0 | 2.8 | 1.7 | 1.7 | 1.0 | 6.0 | 4.8 | 3.3 | 1.8 | 1.5 | 0.8 | |
 |
|---|

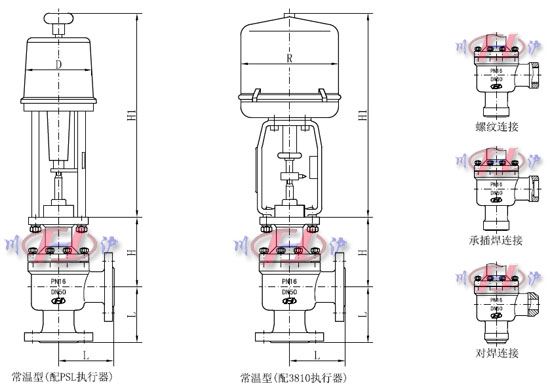

| 公稱通徑 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 95 | 100 |
| PN40 | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 95 | 100 | |
| PN64 | 115 | 115 | 130 | 130 | 150 | 170 | 190 | 215 | 250 | 275 | 325 | 115 | 115 | |
| H | PN16/25 | 119 | 119 | 122 | 140 | 157 | 169 | 179 | 200 | 230 | 250 | 304 | 365 | 420 |
| PN40 | 123 | 123 | 134 | 152 | 157 | 191 | 201 | 216 | 240 | 270 | 325 | 380 | 400 | |
| PN64 | 135 | 135 | 142 | 160 | 177 | 196 | 206 | 227 | 257 | 277 | 331 | 410 | 430 | |
| H1 | PSL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 |
| 3810 | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 | |
| D | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
| R | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310 | |
