ZK-LUX旋進旋渦流量計的詳細資料:
|
|
產品主要特點:
ZK-LUX旋進旋渦流量計,是中控儀表公司開發研制的具有國內水平的新型氣體流量儀表。 ★無機械可動部件,耐腐蝕,穩定可靠,壽命長,長期運行無須特殊維護;
★采用16位電腦芯片,集成度高,體積小,性能好,整機功能強; ★智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體,采取內置式組合,使結構更加緊湊,可直接測量流體的流量、壓力和溫度,并自動實時跟蹤補償和壓縮因子修正; ★采用雙檢測技術可效地提高檢測信號強度,并抑制由管線振動引起的干擾; ★采用漢字點陣顯示屏,顯示位數多,讀數直觀方便,可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量,以及介質壓力、溫度等參數; ★采用EEPROM技術,參數設置方便,可保存,并可保存長達一年的歷史數據; ★轉換器可輸出頻率脈沖、4-20mA模擬信號,并具有RS485接口和HART協議,可直接與微機聯網,傳輸距離可達1.2Km; ★配合本公司的FM型數據采集器,可通過因特網或者網絡進行遠程數據傳輸; ★壓力、溫度信號為變送器輸入方式,互換性強; ★整機功耗低,可用內電池供電,也可外接電源。 主要用途: ZK-LUX 旋進旋渦流量計廣泛應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量,是目前油田和城市天然氣輸配計量和貿易計量的產品。 使用環境條件: 環境溫度:-30℃~+55℃ 相對濕度:5%~95% 大氣壓力:86KPa~106KPa 工作條件: 介質溫度范圍:-20℃~+70℃ 公稱壓力:1.6、2.5、4.0 、6.3MPa 產品組成: ZK-LUX旋進旋渦流量計由傳感器和轉換器兩部分構成。 法蘭連接尺寸表
ZK-LUX系列旋進旋渦流量計工作原理與結構特征:
旋進旋渦流量傳感器的流通剖面類似文丘里管的型線。在入口側安放一組螺旋型導流葉片,當流體進入流量傳感器時,導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時,旋渦流受到回流的作用,開始作二次旋轉,形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比,不受流體物理性質和密度的影響,檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號,然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理,后在液晶顯示屏上顯示出測量結果(瞬時流量、累積流量及溫度、壓力數據)。
![]() ZK-LUX系列旋進旋渦流量計流量計結構 旋進旋渦流量計結構緊湊,主要由殼體、旋渦發生體、傳感器(溫度、壓力、流量)、整流器、支架和轉換器構成。 技術性能 執行標準 流量計執行JJG 198-94《速度式流量計檢定規程》。 主要技術參數
*說明:A、B用以區別相同通徑不同流量范圍。
◆防爆標志

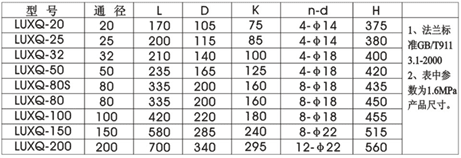

流量計為隔爆型,其防爆標志為Exd IIBT4和Exd IICT4 ~T6(不含乙炔)。 ◆接線口 出線接口為M20*1.5內螺紋。 ■外形尺寸 ZK-LUX系列旋進旋渦流量計產品選型
![]() ![]() ■安裝形式

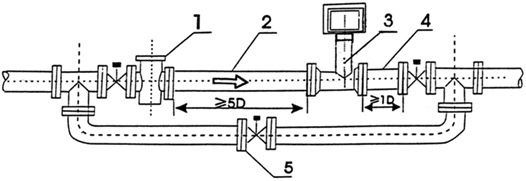

流量計可以垂直安裝,或任意角度傾斜安裝。 1、過濾器 2、前直管段 3、流量計 4、后直管段 5、旁通閥 ![]() ■選型
![]()
1、 正確選型 旋進旋渦流量計選型過程中應當把握兩條基本原則,一要保證生產安全,二要保證使用精度。要做到這一點,就必須落實三個選型參數,即近期和遠期的zui大、zui小及常用瞬時流量(主要用于選定儀表的大小規格),被測介質的設計壓力(主要用于選定儀表的公稱壓力等級),實際工作壓力(主要用于選定儀表壓力傳感器的壓力等級)。 2、 用前標校 為了確保儀表在今后的工作過程中其測量結果的可靠與準確,應在正式安裝前將其送往具有這方面檢定能力及資質的部門,進行一次全流量范圍的系統檢定。 3、 注意安裝 雖然該種儀表對工藝安裝及使用環境沒有太多的特殊要求,但任何一類流量測量儀表都有這樣一些共性,即盡可能避免振動及高溫環境,遠離流態干擾元件(如壓縮機、分離器、調壓閥、大小頭及匯管、彎頭等),保持儀表前后直管段內壁光滑平直,保證被測介質為潔凈的單相流體等。 4、 后期管理 為了保證儀表長期工作的準確性、可靠性(避免意外停運和數據丟失),應定期進行系統標校(每1~2年),抄錄表頭數據(每天或每周),更換介質參數(每月或每季)以及不定期查看電池狀況,檢查儀表系數及鉛封等。 5、 內部維護 氣質臟污或其它原因,需要對儀表的測量腔體及其構件進行定期檢查或清洗。有一點必須特別注意:對于同規格的旋進旋渦流量計,其旋渦發生體、導流體等核心組件并不能互換。否則,須重新標定儀表計量系數并對其配帶的溫度及壓力傳感器進行系統校正。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
