產品說明

低電阻接地模塊

接地和連接是任何一個電力系統中必不可少的一部分，一個有效、低阻抗接地系統能確保人身安全，給運行設備提供可靠的保護，使之不受故障和雷電影響，避免電力中斷從而減少停電損失。
　　接地系統設計時必須滿足所服務設施的技術要求，根據周邊環境和土壤特征，合理選擇接地導體材料、數量和接地系統路由。接地極作為接地系統重要的部分必須具有良好的導電性能和較長的使用壽命。
　　TGS-M系列非金屬低電阻接地模塊，是以非金屬材料-碳同位素為主體的接地體，由導電性、穩定性較好的非金屬礦物和電解物質組成。
　　傳統接地體多為金屬導體、常見的有圓鋼、角鋼、鋼管、銅棒、銅網等。其特點是用料多，耗資大，壽命短、穩定性差，不宜在高土壤電阻率地區使用。而這種低電阻接地模塊則用料少、耗資省、壽命長、穩定性強，特別適合于高土壤電阻率地區使用。若接地點周圍屬砂石或巖石地層可用它構成特殊的“人工地”來解決接地工程中的疑難問題，而且本產品無污染、害、抗腐蝕，使用也十分方便。
　　本產品之所以能獲得低接地電阻的基本原因是在相同的外型尺寸，比較金屬材料成倍的增大接地體和土壤層之間的接觸面積，從而增大了接地體本身的散流面積，減少了接地體和土壤之間的接觸電阻。

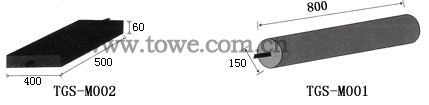

產品尺寸圖

產品技術參數

產品型號	外形尺寸（mm）	質量（kg）	室溫下電阻率（Ω.m）
TGS-M001	ф150×800	20	≤4.0
TGS-M002	500×400×60	20	≤4.0

本產品具有很強的吸濕性和保濕性，可充分發揮接地模塊中電解物質的導電作用。

工作原理
接地模塊主要是由導電性良好、耐腐蝕的合金化合物組成，電阻率低。模塊內部填充晶體化合物，金屬極芯添加離子擴散劑，產品具有吸水性和保濕性，并通過潮解作用，將活性電解離子有效釋放到周圍土壤中，從而保證接地模塊低電阻和快速泄流效果。金屬極芯與泄流裝置引下線連接，使雷電流迅速泄放到大地。

性能特點：
◆ 本產品采用穩定性強的非金屬導電材料作為導電介質，其導電性能不受季節及環境的影響。
◆ 本產品具有吸濕、保濕性，能保持與土壤的有效接觸。
◆ 在高土壤電阻率地區能有效降低接地設施的接地電阻值。
◆ 耐沖擊電流沖擊，電阻值穩定。
◆ 環保耐腐蝕、無味、使用壽命長，安裝使用方便。
◆ 降低工程成本，節省資金。

主要應用領域：
1、電力系統：如發電廠、變電站、高壓輸電線路、低壓輸電線路等，各接地系統之接地極。
2、交通系統：如電氣化鐵路、輕軌、捷運、地鐵、機場、港口…等，各接地系統之接地極。
3、通訊系統：如電信機房、移動通信基站、微波中繼站、衛星接收站、網絡機房、廣播電視設備…等，各接地系統之接地極。
4、工業方面：如各型工業產業廠房、庫房、機房…等所需各接地系統之接地極。
5、建筑方面：如各種高層建筑大樓、商（民）用樓、主要建筑物、名勝古建筑、高大紀念碑…等，各接地系統之接地極。
6、休閑方面：如游樂園、高爾夫球場、體育場、生態保護區、戶外旅游景點…等所需各接地系統之接地極。
7、其它：需施作接地系統保護的一切接地網。

安裝使用說明

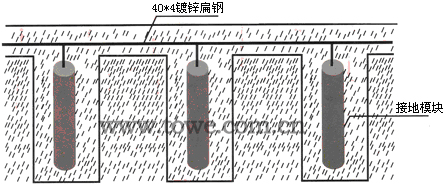

1. 低電阻接地模塊要根據設計要求進行埋設，可垂直埋設，也可水平埋設
2. 接地模塊可進行垂直或水平埋置，水平理置深度不得小于0.8米，垂直埋置深度不得小于0.9米，對于電阻率較大的地層可適當增加埋置深度
3. 為減小接地模塊間互相影響，埋設間距不宜小于2.5至3米，使用數量可根據設計電阻值的要求和土壤電阻率的大小確定
4. 電阻模塊的連接采用螺栓連接(有條件的也可采用電氣焊接)，垂直埋設的水平連線采用40×4鍍鋅扁鋼，連接點涂刷瀝青進行防腐處理
5. 坑槽回填，應采用細粘土回填，不得用碎磚、礫砂石等做填料，分層填設，每層回填厚度約300mm左右，適當灑水夯實，如此反復操作直至與地面齊平，夯實時應注意即要使模塊與回填土接觸密實，又不要損傷模塊，然后再測量接地電阻。
6. 貯存模塊應保持一定濕度，避免高溫、干燥、曝曬。運輸和安裝時，應避免機械力損傷模塊。在寒冷地區，施工時將模塊埋在凍土層以下
