SDRD800 智能雷達物位計

江蘇金湖阿斯德儀表有限公司

會員指數：

企業認證：

價格：電議

所在地：江蘇淮安市

型號：SDRD800

更新時間：2013-10-29

瀏覽次數：1334

公司地址：江蘇金湖縣工業集中區建設西路東4-4號

13390803678 戴萬亮(先生) 銷售經理

點擊查看聯系電話在線詢價

產品簡介

液位計系列產品》SDRD80系列智能雷達物位計：智能雷達物位計即雷達物位變送器是取代浮筒物位計（變送器）和射頻導納（電容）液位物位計（變

公司簡介

本公司產品有智能壓力變送器、智能數顯儀表、過程校驗儀、無紙記錄儀、旋進旋渦流量計、電磁流量計、渦街流量計、節流裝置，V錐流量計、金屬管浮子流量計、橢圓齒輪流量計，磁翻板液位計、浮球液位計、熱電偶、熱電阻等多種儀表產品.本著以“滿足客戶的需求,為客戶創造價值”為經營理念,.多年來在油田、電力、化工、冶金、造紙、水泥等行業為用戶提供大量的成套服務,（阿斯德儀表有限公司）建立電子商務網絡平臺,為廣大客戶提高更多無縫服務,您可以在線選購,自主學習業務知識,為您更好的服務客戶,并為您創造更多的價值.連續五年成功參加多國儀器儀表展，質量服務與阿斯德品牌保持一致。我們向您承諾最好的質量,最好的服務,最優惠的價格!

本公司將以優質的產品、優惠的價格、優良的服務積極參與市場競爭，竭誠與各界朋友，新老客戶誠信合作，共創美好的未來。

公司名稱：金湖阿斯德儀表有限公司

負責經理：戴萬亮總機：0517—86918678

移動電話：/

阿斯德傳真：0517—86918679

阿斯德郵箱：

QQ郵箱： 804836556

公司網址：

公司地址：江蘇金湖縣工業集中區建設西路

展開

產品說明

液位計系列產品》SDRD80系列智能雷達物位計：

智能雷達物位計即雷達物位變送器是取代浮筒物位計（變送器）和射頻導納（電容）液位物位計（變送器）的更新換代產品。它與浮筒物位計相比不受介質比重的影響，與射頻導納（電容）液位物位計相比不受介電常數變化的影響。不需要現場校調，只需輸入物位數據進行組態即可，是現有的任何一種物位計測量儀表都無可比擬的優點。SDRD80系列傳感器是先進的雷達式物位測量儀表，測量距離zui大35米,可以用于存儲罐、中間緩沖罐或過程容器的物位測量，輸出4…20mA模擬信號。

智能雷達物位計結構原理 ：
本系列雷達物位計采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常，波束能量低，可安裝于各種金屬、非金屬容器或管道內，對液體、漿料及顆粒料的物位進行非接觸式連續測量。適用于粉塵、溫度、壓力變化大，有惰性氣體及蒸汽存在的場合。對人體及環境均無傷害，讓顧客買智能雷達物位計買的放心，買的值得。高頻微波脈沖通過天線系統發射并接收，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。即使工況比較復雜的情況下，存在虛假回波，用新的微處理技術和調試軟件也可以準確的識別出物位的回波。

智能雷達物位計產品簡介：

天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2
其中C為光速
因空罐的距離E已知，則物位L為：
L=E-D
智能雷達物位計輸出：

通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。
智能雷達物位計應用介質：
SDRD800系列智能雷達物位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。
采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。

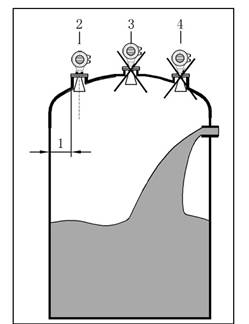

智能雷達物位計安裝說明

推薦距離（1）墻至安裝短管的外壁：
離罐壁為罐直徑1/6處，zui小距離為200mm。
不能安裝在入料口的上方（4）。
不能安裝在中心位置（3），如果安裝在中央，會產生多重虛假回波，干擾回波會導致信號丟失。
如果不能保持儀表與罐壁的距離，罐壁上的介質會黏附造成虛假回波，在調試儀表的時候應該進行虛假回波存儲。

智能雷達物位計罐內安裝

在信號波束內，應避免有如下安裝物（1）：例如限位開關，溫度傳感器等。
對稱裝置（2），如真空環，加熱線圈，擋板等等。
如果罐內有（1）（2）干涉物件，應采用導波管進行測量。

智能雷達物位計安裝選擇

天線尺寸：天線越大，波束角越小，干擾回波將越弱。
天線調整：將天線調整到測量位置。
導波管：導波管用來避免干擾回波。

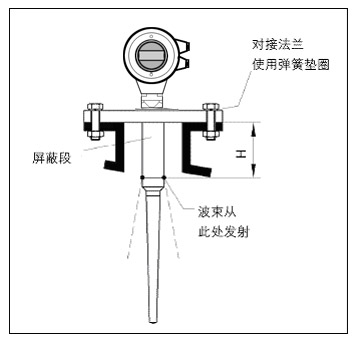

罐內安裝（SKD801、SKD802）
標準安裝

雷達天線不可向罐壁傾斜。
為了使溫度影響zui小化，在對接法蘭的連接處必須使用彈簧墊圈。
桿式天線必須伸出安裝短管。
垂直放置桿式天線，不要讓雷達束指向罐壁。

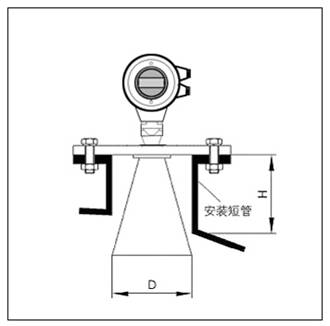

罐內安裝（SKD803）
標準安裝

雷達天線不可向罐壁傾斜。
喇叭天線必須延伸出安裝短管，否則應使用天線延伸管。
喇叭天線必須調整至垂直，不要讓雷達束指向罐壁。

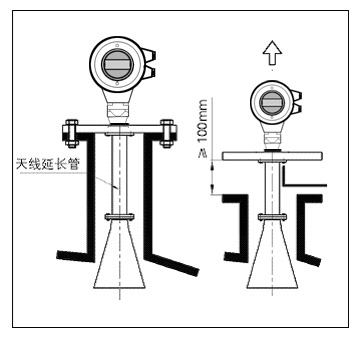

安裝短管較長時使用天線延伸管

當喇叭長度小于安裝短管長度時，應使用天線延伸管。
如果喇叭直徑大于安裝短管的直徑，包括延伸管在內的天線需要從容器里面安裝，并將儀表抬高。選擇延伸管使儀表至少抬高100mm。

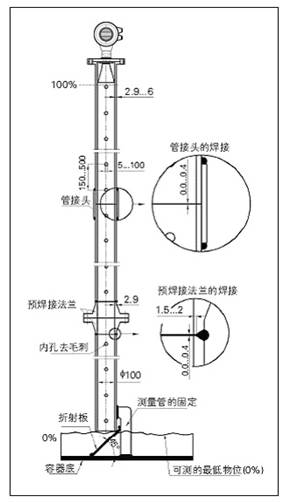

智能雷達物位計的導波管內安裝

雷達傳感器通過導波管或旁通管進行測量，測量管起到導波作用。下面是一個測量管（導波管的構造圖）
測量管內壁必須平滑，如果可能的話測量管的內徑需要與喇叭口的直徑相符，請使用縱伸焊接的不銹鋼管?？梢酝ㄟ^預先焊接的法蘭盤或焊接頭延長測量管。

智能雷達物位計必須注意：

焊接時，不能產生凸點或凸緣。將法蘭和測量管對齊固定，然后焊接。焊接不要穿透測量管管壁,管內壁必須保持平滑，一定要小心的除去焊縫和不平滑的地方，否則會造成很強的虛假回波。

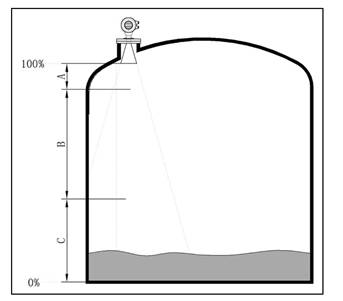

智能雷達物位計測量條件;
注意事項

測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐低為凹型或錐形，當物位低于此點時無法進行測量。
若介質為低介電常數當其處于低液位時，罐低可見，此時為保證測量精度，建議將零點定在低高度為C 的位置。
理論上測量達到天線尖端的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的尖端至少100mm。
對于過溢保護，可定義一段安全距離附加在盲區上。
zui小測量范圍與天線有關。
隨濃度不同，泡沫既可以吸收微波，又可以將其反射，但在一定的條件下是可以進行測量的。

智能雷達物位計測量范圍超出的動作
當測量范圍超出時，儀表輸出為22mA電流。

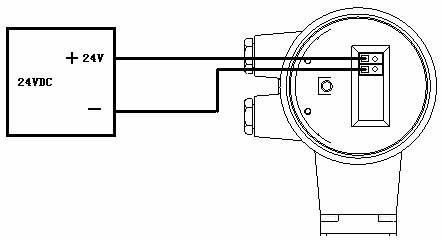

接線方式

智能雷達物位計的調試
SKD800可以通過三種方式調試：

通過顯示調整模塊SKPM
通過調試軟件SKSOFT
通過HART手持編程器

智能雷達物位計的現場編程模塊（SKPM）

SKPM編程器由6個按鍵和一個液晶顯示屏，可以顯示調整菜單和參數設置。其功能相當于一個分析處理儀表。

SKPM

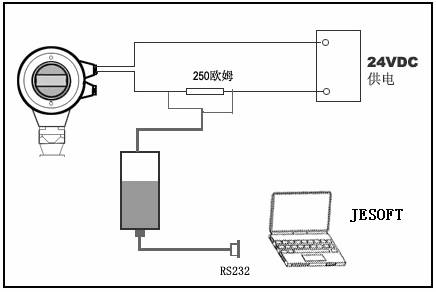

通過BTSOFT軟件調試
無論那種信號輸出，4…20mA/HART,雷達傳感器都可以通過軟件進行調試。采用BTSOFT軟件進行儀表調試，需要一個儀表CONNECTCAT驅動器。

使用軟件調試的時候，給雷達儀表加電24VDC，同時在連接HART適配器前端加一個250歐姆的電阻。如果一體式HART電阻（內部電阻250歐姆）的供電儀表，就不需要附加外部電阻，HART適配器可以和4…20mA線并聯。

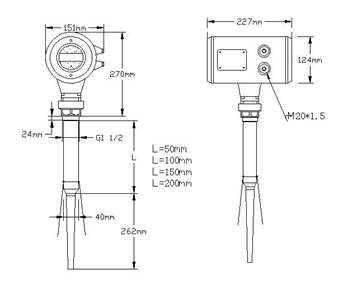

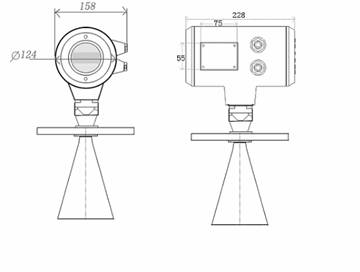

SDRD800系列尺寸

SDRD80系列產品智能雷達物位計技術數據：

基本參數
工作頻率：6.8GHz
波束角： 24°SDRD801, SDRD802
18 ° SDRD803 帶DN150法蘭
14° SDRD803 帶DN200法蘭
12° SDRD803 帶DN250法蘭
測量范圍：0…35m
重復性：±3mm
分辨率：1mm
采樣：回波采樣55次/s
響應速度：>0.2s(根據具體使用情況而定)
電流信號：4…20mA
精度：<0.1%

天線材質 SKD801、SDRD802為PP/PTFE
SDRD803 為316L不銹鋼

通訊接口 HART通訊協議

過程連接 SDRD801 (PP，PTFE天線) ：G1-1/2 316L不銹鋼，：
SDRD802(棒式天線) ：翻邊法蘭DN50，DN80，DN100，DN150
SDRD803(喇叭口形式天線)：法蘭DN50，DN80，DN100，DN150，DN200，DN250

電源電源：24V DC(+/-10%)，波紋電壓：1Vpp
耗電量：max22.5mA

環境條件溫度：－40℃…＋80℃
容器壓力（表壓）－1…40bar

防爆認證 ExiaII C T6

外殼保護等級 IP68

兩線制接線供電和信號輸出共用一根兩芯導線
電纜入口：2個M20×1.5（電纜直徑5…9mm）

ASD阿斯德儀表是一家專業從事現場儀表的開發、設計。流量計系列產品，電磁流量計，渦街流量計，金屬管浮子流量計，橢圓齒輪流量計，差壓式流量計。物位（液位）計，浮球浮位計，壓力（差壓）變送器、投入式液位計射頻導納料位計，熱電阻，熱電偶等儀表系列產品的國內新興自動化定點生產企業。攜手阿斯德儀表，共創美好未來。

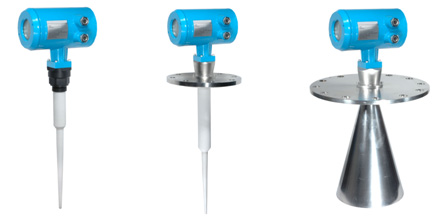

SDRD800系列智能雷達物位儀表
類別	SDRD801	SDRD802	SDD803
應用	過程條件簡單，腐蝕性的液體、漿料、固體比如：水液儲罐酸堿儲罐漿料儲罐固體顆粒小型儲油罐	存儲或過程容器腐蝕性的液體、漿料、固體比如：水液儲罐酸堿儲罐漿料儲罐固體顆粒小型儲油罐	適應各種存儲容器或過程計量環境，液體、漿料、固體比如：原油、輕油儲罐原煤、粉煤倉位揮發性液體儲罐焦碳料位漿料儲罐固體顆粒
測量范圍	20米	20米	35米
過程連接	螺紋	法蘭	法蘭
過程溫度	-40-130℃	-40-150℃	-40-250℃
過程壓力	-1.0-3bar	-1.0-20bar	-1.0-40bar
重復性	± 3mm	± 3mm	± 3mm
精度	< 0.1%	< 0.1%	< 0.1%
頻率范圍	6.8GHz	6.8GHz	6.8GHz
防爆/防護等級	EXiaIICT6/IP68	EXiaIICT6/IP68	EXiaIICT6/IP68
信號輸出	4…20mA/HART(兩線)	4…20mA/HART兩線)	4…20mA/HART(兩線)
