產品說明

應用

JY-WSS雙金屬溫度計是一種測量中低溫度的現場檢測儀表。可以直接測量各種生產過程中的-80℃～+500℃范圍內液體、蒸汽和氣體介質溫度。　

特點

●現場顯示溫度，直觀方便；
●安全可靠，使用壽命長；
●多種結構形式，可滿足不同要求。

工作原理

雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值

主要技術參數

●產品執行標準
JB/T8803-1998
GB3836-83
●標度盤公稱直徑：60，100，150
●精度等級：（1.0），1.5
●熱響應時間：≤40S
●防護等級：IP55
○角度調整誤差
角度調整誤差應不超過其量程的1.0%
○回差
溫度計回差應不大于基本誤差限的值
○重復性
溫度計重復性極限范圍應不大于基本誤差限值的1/2
○測溫范圍

測量范圍℃	適用范圍
測量范圍℃	工業、商業	實驗室、小型
-80～+40	√	√
-40～+80	√	√
0～50	√	√
0～100	√	√
0～150	√	√
0～200	√	√
0～300	√	√
0～400	√	√
0～500	√	√

○正常工作天氣條件

工作場所	溫度℃	相對濕度%
掩蔽場所	-25～+55	5～100
戶外場所	-40～+85	5～100

○測量端形式

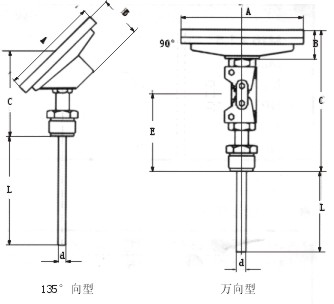

○外形及尺寸

形式	A	B	C	E	L	d
軸向型	65	23	73	-	75 100 150 200 300 400 500 750 1000	Φ6 Φ8 Φ10
	105	23	73	-
	155	23	73	-
徑向型	65	50	110	34
	105	50	110	34
	105	50	110	34
135°向型	105	23	85	-
135°向型	155	23	85	-
萬向型	105	23	178	120
萬向型	155	23	178	120

○安裝固定形式
●可動外螺紋管接頭

M	H	SW	d
M16×1.5	12	18	Φ6 Φ8 Φ10
M20×1.5	16	22
M27×2	20	30
NPT1/4	15	18
NPT1/2	19	22
NPT3/4	25	30

●可動內螺紋管接頭

M	H	SW	d
M16×1.5	12	18	Φ6 Φ8 Φ10
M20×1.5	16	22
M27×2	20	30
NPT1/4	15	18
NPT1/2	19	22
NPT3/4	25	30

●固定螺紋管接頭

M	H	SW	d
M16×1.5	12	18	Φ6 Φ8 Φ10
M20×1.5	16	22
M27×2	20	30
NPT1/4	15	18
NPT1/2	19	22
NPT3/4	25	30

●卡套螺紋接頭

M	H	SW	d
M12×1.5	15	19	Φ6
M16×1.5	15	22	Φ8
M20×1.5	16	24	Φ10

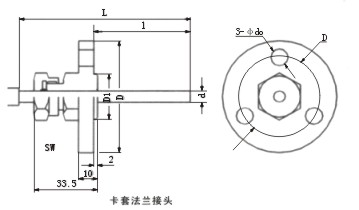

●卡套螺紋接頭

D	D0	D1	SW	d0	d
Φ60	Φ42	Φ24	Φ22	Φ9	Φ8 Φ10

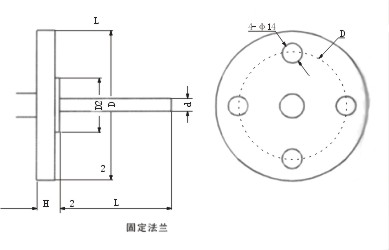

●固定法蘭

D	D1	D2	H	d0	d
Φ105	Φ75	Φ55	Φ16	Φ14	Φ8 Φ10

注：可提供ANSI、JB、HG等標準法蘭。

點擊看大圖

型號命名方法

JY-W	溫度儀表
\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|
	S	金屬膨脹式
	\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|
		S	感溫元件雙金屬片
		\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|
			表殼公稱直徑
			3 4 5	160 100 150
			\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	位置特征
				0 1 2 8	軸向（直型）徑向（角型） 135°向（鈍角型）萬向（可調角型）
				\| \| \| \| \| \| \| \| \| \| \| \| \| \|	安裝固定裝置
					0 1 2 3 4 5 6	無固定裝置可動外螺紋可動內螺紋固定螺紋固定法蘭卡套螺紋卡套法蘭
					\| \| \| \| \| \| \|	防護形式
						無（未標注） W F	普通型防護型防腐型
						\| \| \|
JY-W	S	S	-4	8	1	W		典型型號示例

型號及規格

○軸向型

型號	測溫范圍	精度等級	保護管材料	規格		安裝固定裝置
型號	測溫范圍	精度等級	保護管材料	D	L	安裝固定裝置
JY-WSS -330	-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ60	75 100 150 200 300 400 500 750 1000	無固定裝置
JY-WSS -440				Φ100
JY-WSS -500				Φ150
JY-WSS -301				Φ60		可動外螺紋
JY-WSS -401				Φ100
JY-WSS -501				Φ150
JY-WSS -302				Φ60		可動內螺紋
JY-WSS -402				Φ100
JY-WSS -502				Φ150
JY-WSS -303				Φ60		固定螺紋
JY-WSS -403				Φ100
JY-WSS -503				Φ150
JY-WSS -304				Φ60		固定法蘭
JY-WSS -404				Φ100
JY-WSS -504				Φ150
JY-WSS -305				Φ60		卡套螺紋
JY-WSS -405				Φ100
JY-WSS -505				Φ150
JY-WSS -306				Φ60
JY-WSS -406				Φ100		卡套法蘭
JY-WSS -506				Φ150		卡套法蘭

○徑向型

型號	測溫范圍	精度等級	保護管材料	規格		安裝固定裝置
型號	測溫范圍	精度等級	保護管材料	D	L	安裝固定裝置
JY-WSS -310	-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ60	75 100 150 200 300 400 500 750 1000	無固定裝置
JY-WSS -410				Φ100
JY-WSS -510				Φ150
JY-WSS -311				Φ60		可動外螺紋
JY-WSS -411				Φ100
JY-WSS -511				Φ150
JY-WSS -312				Φ60		可動內螺紋
JY-WSS -412				Φ100
JY-WSS -512				Φ150
JY-WSS -313				Φ60		固定螺紋
JY-WSS -413				Φ100
JY-WSS -513				Φ150
JY-WSS -314				Φ60		固定法蘭
JY-WSS -414				Φ100
JY-WSS -514				Φ150
JY-WSS -315				Φ60		卡套螺紋
JY-WSS -415				Φ100
JY-WSS -515				Φ150
JY-WSS -316				Φ60
JY-WSS -416				Φ100		卡套法蘭
JY-WSS -516				Φ150		卡套法蘭

○135°向型

型號	測溫范圍	精度等級	保護管材料	規格		安裝固定裝置
				D	L
JY-WSS -420	-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ100	75 100 150 200 300 400 500 750 1000	無固定裝置
JY-WSS -520				Φ150
JY-WSS -421				Φ100		可動外螺紋
JY-WSS -521				Φ150
JY-WSS -422				Φ100		可動內螺紋
JY-WSS -522				Φ150
JY-WSS -423				Φ100		固定螺紋
JY-WSS -523				Φ150
JY-WSS -424				Φ100		固定法蘭
JY-WSS -524				Φ150
JY-WSS -425				Φ100		卡套螺紋
JY-WSS -525				Φ150
JY-WSS -426				Φ100		卡套法蘭
JY-WSS -526				Φ150

○135°向型

型號	測溫范圍	精度等級	保護管材料	規格		安裝固定裝置
				D	L
JY-WSS -480	-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ100	75 100 150 200 300 400 500 750 1000	無固定裝置
JY-WSS -580				Φ150
JY-WSS -481				Φ100		可動外螺紋
JY-WSS -581				Φ150
JY-WSS -482				Φ100		可動內螺紋
JY-WSS -582				Φ150
JY-WSS -483				Φ100		固定螺紋
JY-WSS -583				Φ150
JY-WSS -484				Φ100		固定法蘭
JY-WSS -584				Φ150
JY-WSS -485				Φ100		卡套螺紋
JY-WSS -585				Φ150
JY-WSS -486				Φ100		卡套法蘭
JY-WSS -586				Φ150

選型須知

1)型號
2)表盤直徑
3)精度等級
4)安裝固定形式
5)測溫范圍
6)長度或插入深度
例A：萬向型，表盤直徑Φ100，測溫范圍0～400℃，1.5級，活動外螺紋M27×2，長度450mm，JY-WSS-481， 0～400℃，L=450， M27×2，1.5級。

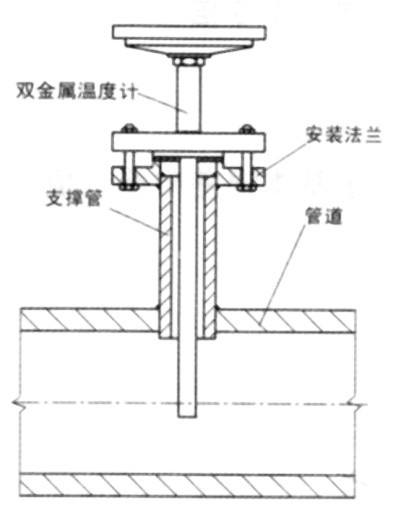

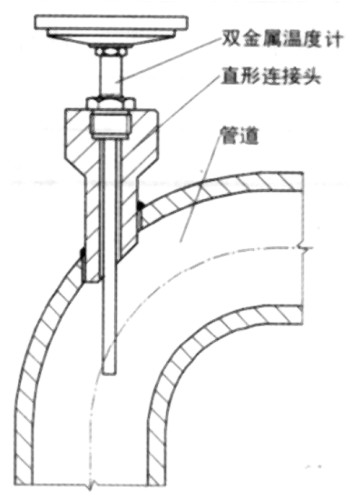

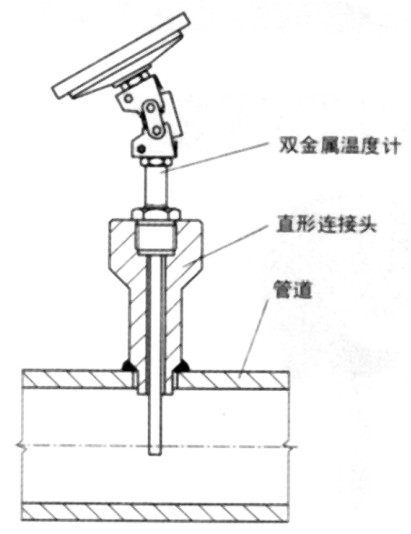

安裝方法示意

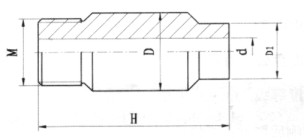

直接連接頭示意

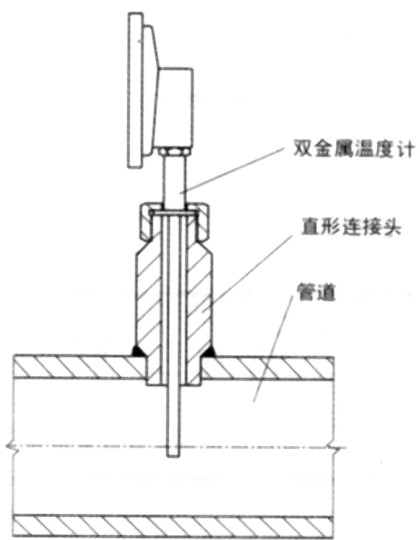

○垂直管道安裝方法

點擊看大圖

代號	M	D	D1	D2	D	h	H
TH48A	M16 1.5	Φ36	Φ48	Φ7	Φ7	27	80
TH48B	M20 1.5	Φ40	Φ18	Φ14	Φ7	27	60
TH48C	M27 1.5	Φ47	Φ28	Φ22	Φ17	32	60
TH48D	M33 1.5	Φ55	Φ36	Φ30	Φ21	34	120
TH48E	NPT1/2	Φ39	Φ27	Φ21	Φ16	35	60 120
TH48F	NPT3/4	Φ47	Φ31	Φ25	Φ20	40
TH48G	NPT1	Φ47	Φ41	Φ35	Φ30	45

點擊看大圖

代號	M	D	D1	D	h	H
TH48A	M16 1.5	Φ47	Φ18	Φ18	30	90
M33 1.5	Φ55	Φ24	Φ24	30	150
TH48C	NPT1/2	Φ39	Φ16	Φ16	30	90
TH48D	NPT3/4	Φ47	Φ20	Φ20	35<, /DIV>	90 150
TH48E	NPT1	Φ47	Φ30	Φ30	40	90 150

點擊看大圖

代號	M	D	D1	d	H
TH50A	M16 1.5	Φ26	Φ28	Φ18	90
TH50B	M20 1.5	Φ30	Φ36	Φ24	150
TH50C	M27 1.5	Φ39	Φ27	Φ16	90
TH50D	NPT1/4	Φ27	Φ31	Φ20	90 150
TH50E	NPT1/2	Φ21	Φ41	Φ30
TH50F	NPT3/4	Φ34	Φ41	Φ30
