SHB-III、SHB-IIIB、SHB-C型循環水式多用真空泵
使用說明書
一.功能與用途
本產品是以循環水作為工作流體,利用射流產生負壓原理而設計的一種新型多用真空泵,該泵分為不銹鋼泵和塑料泵兩種.為化工實驗室提供真空條件,并能向反應裝置提供循環冷卻水.廣泛用于蒸發,蒸餾,結晶,過濾,升華等作業.是大專院校,醫學化工,食品加工等領域?qū)嶒?yàn)室的理想設備.
二.產品特點
1.節水效果明顯.由于采用水循環作業,加入水箱內的水可循環往復使用,克服了那種用直接沖放自來水方法獲取真空時大量浪費水的現象.經實測,以一個工作日連續作業計算,在達到同樣真空度的條件下,使用本產品可節水8噸以上,而且一次加水可長期使用,這在水源缺乏或水壓不足的實驗室尤其適用.（SHB-IIIB型不銹鋼泵體、SHB-C型單表五抽頭）
2.多功能綜合使用.本機除可以提供真空條件外,還可同時進行水自動外循環,為反應裝置提供循環冷卻水.本機與自來水源連接,通過適量補充注入水源可以在長時間連續作業情況下,保持循環水溫度不變,既可確保真空度不降,又能實現循環冷卻水的供應.
3.造型新穎,使用方便.本機泵頭直接浸入水中,不設引水壺,整機高度較低,體積小,重量輕,移動方便,可置于工作臺上,便于操作觀察.水箱上蓋為活式安裝,可以打開,便于加水和檢修.
4.本機安裝了兩個抽氣嘴,可單獨或同時抽氣作業,每個抽氣嘴各裝一個抽氣表,可以方便的觀察真空度.抽氣通路上裝有止回閥,可防止抽真空作業停機時循環水回流到被抽真空的設備中去.
5.耐腐蝕,無污染.本機水泵部件采用不銹鋼,水箱為ABS塑料,一次成形不受酸堿等腐蝕物的影響,同時也無油污等污染實驗室.
6.本機工作穩定可靠,噪音低.
三.技術指標
真空度：-0.098mpa（循環水溫度0~25度） 泵排量：60L/min
單嘴抽氣率：10L/min 電動機功率：180W
工作電壓：~220V +10% 50HZ 水箱容積：15L
噪音：<45DB 揚程：8米
（SHB-C型水箱容量：50L）
四. 使用方法
1.準備工作.將本機平放于工作臺上,首次使用時,打開水箱上蓋,注入清潔的涼水(亦可經由放水軟管加水)當水面即將升至水箱后面的溢水嘴高度時停止加水,重復開機可不再加水.
2.抽真空作業.將需要抽真空的設備的抽氣套管緊密接于本機抽氣嘴上,檢查循環水形狀,開關應關閉.連接電源開關,即可開始抽真空作業,通過抽氣嘴對應的真空表可觀察真空度.
3.當本機需長時間連續作業時,水箱內的水溫將會升高,影響真空度.此時,可將放水軟管與水源(自來水)接道,溢水嘴作排水出口,適當控制自來水流量,即可保持水箱內水溫不升,使真空度穩定.
4.當需要為反應裝置提供次冷卻循環水時,在前面第3條操作基礎上將需要冷卻的裝置的進水,出水管分別接到本機后部的循環水壓水嘴,進水嘴上,旋通循環水開關,即可實現循環冷卻水供應.
五. 常見故障及排除方法
(一)真空度低:
1.真空瓶?jī)?nèi)有異物,清理其中異物.
2.真空瓶?jī)晒?jié)連接處絲扣松動,用手?jǐn)Q緊即可.
3.止回閥內有異物,去掉清理之.
4.泵頭下面進水口被堵塞,清理即可.
(二)真空表不動或跳動：
1.真空表不動,可能是真空表后部氣孔堵塞所致,去掉真空表清理之.
2.表針跳動,說明止回閥或真空瓶漏氣,應清理止回閥,擰緊真空瓶?jī)晒?jié)連處絲扣.
(三)電機啟動異常
1.電機不啟動,可能是電源未接通或保險線溶斷所致.
2.電機接通后,電機發出嗡聲而不啟動,應立即切斷電源,然后用手撥動電機罩內的風輪,轉動數圈即可.
(四)注意事項:
不得使泵頭離水常時間空轉,以免磨損機械密封,電機接地良好,循環水應保持干凈,以防堵塞真空泵.

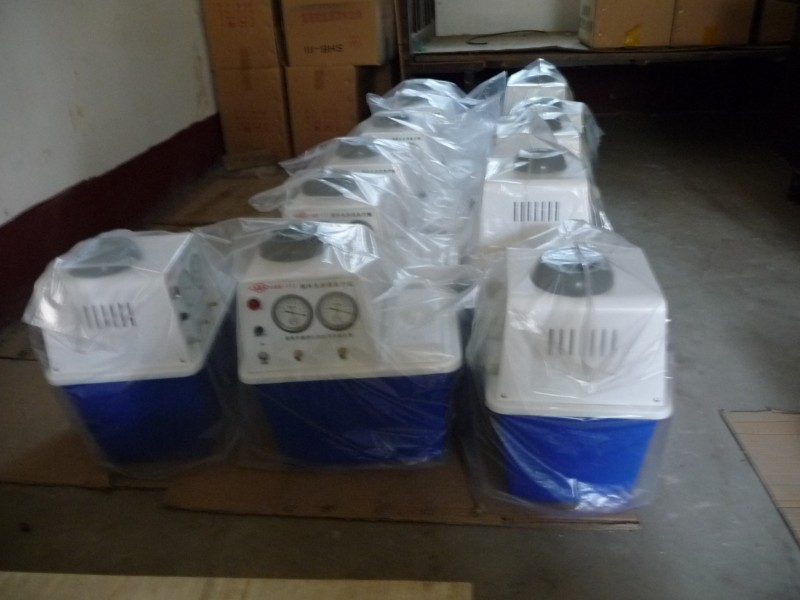

六.產品圖片瀏覽：
