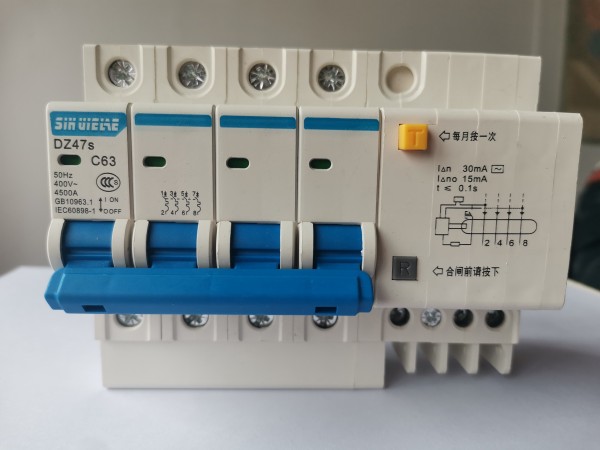

樂清四惠批發DZ47-63/4P小型斷路器
- 產品/服務：樂清四惠批發DZ47-63/4P小型斷路器
- 單 價：面議
- 更新日期：2024-09-24
- 有效期至：長期有效
- 瀏覽次數：911
樂清四惠批發DZ47-63/4P小型斷路器...
主要用途與適用范圍
DZ47LE-63漏電斷路器（以下簡稱漏電斷路器）適用于交流50Hz，額定作電壓單兩線、二為230V，三、三四線為400V，額定電流至63A及以下，額定運行短路分?jǐn)嗄芰Σ怀^4500A保護配電線路中，當人身觸電或電網泄漏電流超過規定值時，漏電斷路器能在短的時間內迅速切斷故障電源，保護人身及用電設備的安。
漏電斷路器具有過載、短路、漏電和過壓保護(僅單兩線和兩具備)能。可用來保護線路或電動機的過載和短路，亦可在正常情況下作為線路的不頻繁轉換啟動之用。
樂清四惠批發DZ47-63/4P小型斷路器
樂清四惠批發DZ47-63/4P小型斷路器
2.產品能及分類
2.1 按數分
單兩線漏電斷路器(1P+N)
二二線漏電斷路器(2P)
三三線漏電斷路器（3P）
三四線漏電斷路器(3P+N)
四四線漏電斷路器（4P）
2.2漏電斷路器具有過載、短路、漏電保護、過壓保護（1P+N，2P）等能。
2.3漏電斷路器的漏電動作特性為AC型。
2.4該漏電斷路器的操作方式為手動操作。
2.5按額定電流分類可分為：6A、10A、16A、20A、2、32A、40A、50A 63A
2.6額定電壓分230V、400V（1P+N、2P為
230V、3P、3P+N、4P為400V）。
2.7漏電斷路器主電路的接通分?jǐn)嗄芊?
合GB10963.1的要求，其脫扣器的型式為
3.正常作及安裝的條件
3.1周圍空氣溫度
a.周圍空氣溫度的上限不超過+40℃，24h內平均值不超過+35℃；
b.周圍空氣溫度的下限不低于-5℃。
3.2海拔:安裝起點的海拔不超過2000m。
3.3大氣條件
安裝地點的空氣相對濕度在zui溫度為+40℃時不超過50%，在濕月的月平均zui低溫度不超過+25℃時相對濕度不超過90%，并考慮到因溫度變化發生在產品表面上的凝露。
3.4漏電斷路器使用場所的污染等為2。
3.5安裝場所的外磁場何方向均不超過地磁場的5倍。
3.6漏電斷路器安裝類別通常為Ⅱ、Ⅲ類。
3.7漏電斷路器采用TH35-7.5型鋼安裝軌安裝于配電箱、配電柜或盒中。
3.8漏電斷路器般應垂直安裝，手柄向上為接通電源位置。
3.9安裝處應無顯著沖擊和振動。
3.10接線方法：用螺釘壓緊接線。
4.基本參數
4.1過電壓特性
過電壓動作值：285V-315V
4.2額定短路通斷能力
Ics=Icn=4500A(≤40A)/3000A(≥50A)
4.3剩余短路接通分?jǐn)嗄芰Γ篒 m=2000A
4.4過電流脫扣特性
漏電斷路器在正常安裝條件和基準環境溫度30℃～35℃下的過電流脫扣特性應符合
4.5在沒有何漏電電流情況下，主電路中不導致誤動作的過電流限值：
a.主電路（包括穿過檢測元件的中性線）處于不平衡負載過電流時，不導致漏電脫扣器動作的電流限值為6In。
b.主電路兩個（包括穿過檢測元件的中性線）處于平衡負載過電流時，不導致漏電脫扣器動作的電流限值為6In。
5.結構特性與作原理
漏電斷路器為電流動作型電子式快速漏電斷路器。當被保護電路有漏電或人身觸電時通過零序電流互感器電流的矢量和不等于零，互感器二次線圈的側產生電壓，并經集成電路放大，當達到整定值時，通過漏電脫扣器在0.1s內切斷電源，從而起到觸電和漏電保護作用。
當被保護線路發生過載和短路時，斷路器中的主電路開關能夠自動脫扣、
切斷電源，從而起到過載和短路保護。
漏電斷路器對同時接觸被保護電路的兩根導線引起的觸電危險，不能行保護
