產品簡介
WR系列工業用熱電偶作為溫度測量傳感器 ,通常與溫度變送器、調節器及顯示儀表等配套使用,組成過程控制系統 ,用以直接測量或控制各
公司簡介
公司座落在美麗富饒的高郵湖畔,有天下第一荷花美稱的魚米之鄉——金湖境內,交通方便,東臨京滬高速、西靠寧連高速、鹽金線貫穿境內。成立于2004年,是一家集科研、生產、成套工程為一體的高新技術企業。企業擁有雄厚的技術力量、先進的生產設備,科學合理的生產工藝,健全的質保體系,為產品的高標準提供了有力的保障。生產的標準校驗裝置、電磁流量計、渦街流量計、孔板流量計、金屬轉子流量計、精密數字壓力計、物位計、壓力表、隔膜壓力表、不銹鋼壓力表、熱電阻、熱電偶、雙金屬溫度計、壓力變送器、差壓變送器、靜高壓變送器、無紙記錄儀、電接點壓力表、一體化溫度變送器、導納科位儀、智能壓力效驗儀、電線電纜等產品在石化、電力、冶金以及國防等行業的自動化控制中得到了廣泛的應用。代理的羅斯蒙特、橫河EJA等我廠產品也為國內各行業提供了大量技術先進、可靠實用的測量控制儀表,深受用戶歡迎。我們本著質量第一,服務第一,誠信第一的宗旨,愿與客戶攜手,以全新的營銷策略,走向更廣闊的市場。公司成立以來憑借良好的信譽及優質的服務已經與各地區的生產廠商建立了長期穩定的商業貿易伙伴關系。
展開
產品說明
WR系列工業用熱電偶作為溫度測量傳感器 ,通常與溫度變送器、調節器及顯示儀表等配套使用,組成過程控制系統 ,用以直接測量或控制各種生產過程中0-1800℃范圍內的流體、蒸汽和氣體介質以及固體表面等溫度。
|
通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中0~1300℃范圍內的液體、蒸汽和氣體介質以及固體表面溫度。
|
|
| |
|
 |
特點 |
| |
●裝配簡單,更換方便;
●壓簧式感溫元件,抗振性能好;
●測量范圍大;
●機械強度高,耐壓性能好; |
| |
|
 |
工作原理 |
|
熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時,就會產生熱電勢,工作儀表便顯示出熱電勢所對應的溫度值。
|
| |
|
 |
主要技術參數 |
| |
○產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91 |
| |
|
| |
○常溫絕緣電阻 |
|
熱電偶在環境溫度為20±15℃,相對濕度不大于80%,試驗電壓為500±50V(直流)電極與外套管之間的絕緣電阻≥100MΩ.m。
|
| |
|
| |
○測量范圍及允差 |
| |
| 型號 |
分度號 |
允許誤差與偶材等級 |
| I級 |
II級 |
| 允差值 |
測溫范圍℃ |
允差值 |
測溫范圍℃ |
| WRN |
K |
±1.5℃
±0.004│t│ |
-40~+375
375~1000 |
±2.5℃
±0.0075│t│ |
-40~+333
333~1200 |
| WRM |
N |
±1.5℃
±0.004│t│ |
-40~+375
375~1000 |
±2.5℃
±0.0075│t│ |
-40~+333
333~1200 |
| WRE |
E |
±1.5℃
±0.004│t│ |
-40~+375
375~800 |
±1.5℃
±0.004│t│ |
-40~+333
333~900 |
| WRF |
J |
±1.5℃
±0.004│t│ |
-40~+375
375~750 |
±1.5℃
±0.004│t│ |
-40~+333
333~750 |
| WRC |
T |
±1.5℃
±0.004│t│ |
-40-~+125
125~350 |
±1℃
±0.0075│t│ |
-40~+333
133~350 |
| WRP |
S |
±1℃
±[1+0.003(t-1100)] |
0~+1100
1100~1600 |
±2.5℃
±0.0025│t│ |
0~600
600~1600 |
|
| |
|
| |
○接線盒形式
|
| |
|
防水式
|

防噴式
|
|
| |
注:電氣出口M未特殊指明,一律視為M20×1.5。
|
| |
|
 |
型號命名方法 |
| |
| |
|
|
|
|
|
|
|
|
|
|
|
W
|
溫度儀表
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
R
|
熱電偶
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
感溫元件材料 分度號
|
|
M
N
E
F
C
P
Q
R
|
鎳鉻硅-鎳硅 N
鎳鉻-鎳硅 K
鎳鉻-銅鎳 E
鐵-銅鎳 J
銅-銅鎳 T
鉑銠10-鉑 S
鉑銠13-鉑 R
鉑銠30-鉑6 B
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
偶絲對數
|
|
無
2
|
單支
雙支
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
安裝固定形式
|
|
1
2
3
4
5
6
|
無固定裝置
固定螺紋
活動法蘭
固定法蘭
活絡管接頭式
錐形固定螺紋式
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
接線盒形式
|
|
2
3
|
防噴式
防水式
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
保護管直徑
|
|
0
1
2
3
|
Φ16
Φ20
Φ16高鋁質管
Φ20高鋁質管
|
|
|
|
|
|
|
|
|
|
|
|
|
工作端形式
|
|
G
|
變截面
|
|
|
|
|
|
|
|
|
|
|
|
|
|
W
|
R
|
N
|
2
|
——
|
2
|
3
|
1
|
G
|
典型型號示例
|
|
| |
|
 |
 |
選型須知 |
| |
1)型號
2)分度號
3)精度等級
4)安裝固定形式
5)保護管材質
6)長度或插入深度
例A:熱電偶,K型,Ⅰ級,固定螺紋 M27×2,保護管316L,長度450mm,插入深度300mm。HR-WRN-220,K偶,L×I=450×300,Ⅰ級,保護管316L,螺紋M27×2。
|
 |
熱電偶(適用于鎧裝和隔爆熱電偶) |
|
| |
| 序號 |
形式 |
保護管材質 |
公稱壓力 |
熱響應時間 |
備注 |
| 1 |
無固定 |
高鋁質
(僅適用于N或K分度號)
1Cr18Ni9Ti
0Cr25Ni20
(適用于所有選型上熱電偶) |
常壓 |
<24S
(適用于工作溫度截面式)
<90S
(除了變截面式) |
保
護管直徑為
Φ16、Φ20
Φ16高鋁質管
Φ20高鋁質管具體要求雙方協商而定
|
| 2 |
固定螺紋 |
≤10MPa |
| 3 |
活動法蘭 |
常壓 |
| 4 |
固定法蘭 |
≤2.5MPa |
| 5 |
活絡管接頭式 |
常壓 |
| 6 |
錐形固定螺紋式 |
≤30MPa |
| 7 |
直形管接頭式 |
常壓 |
| 8 |
固定螺紋管接頭式 |
| 9 |
活動螺紋管接頭式 |
|
| |
|
| |
| 固定裝置類型 |

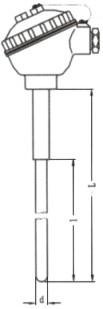

插入深度L (mm) |
附注 |
| 150 |
200 |
250 |
300 |
350 |
500 |
1000 |
1500 |
2000 |
| 無固定 |
|
保護管總長
L=l+150插入
深度及其保
護管材質可
按協議定貨
|
| 固定螺紋 |
| 活動法蘭 |
| 固定法蘭 |
| 活絡管接頭式 |
| 錐形固定螺紋式 |
| 直形管接頭式 |
| 固定螺紋管接頭式 |
| 活動螺紋管接頭式 |
|
| |
|
 |
保護管材質及選用
|
| |
| 材質 |
使用溫度 |
特點及用途 |
| 1Cr185Ni9Ti |
-200~800 |
具有高溫耐蝕性,通常作為一般熱鋼使用
|
| 304 |
-200~800 |
低碳含量,具有良好耐晶間腐蝕性,通常作為一般耐熱鋼使用
|
| 316 |
-200~750 |
低碳含量,具有良好耐晶間腐蝕性,作為耐腐蝕鋼使用
|
| 316L |
-200~750 |
超低碳含量,具有良好耐晶間腐蝕性,作為耐腐蝕鋼使用
|
| 310S |
-200~1000 |
具有高溫抗氧化性,耐腐蝕型通常作為熱鋼使用
|
| GH3030 |
0~1100 |
鎳基高溫合金鋼,具有優良抗氧化性,耐腐蝕型,通常作為耐熱鋼使用
|
|
|
