產品說明
| 產 品 說 明 |
|
一、概述：
簡易型程序段控制器XM308P具備32段程序控制功能，可實現任意斜率的升、降溫控制，具有跳轉（循環）、運行、暫停及停止等可編程/可操作命令，并允許在程序的控制運行中隨時修改程序。廣泛應用于化工、陶瓷、冶金、石化、熱處理等行業的溫度、流量、壓力、液位等的自動控制系統。
二、技術規格：
|
輸入規格
|
熱電偶：K、S、R、n、E、J、T、B
熱 電 阻：Pt100、Cu50
電 壓：0～5V, 1～5V
電 流：4～20mA、0～20mA
|
|
測量范圍
|
-1999 ～ +9999
|
|
測量精度
|
±0.5%FS
|
|
報警功能
|
上限、下限、正偏差、負偏差等4種方式，多可輸出2路
|
|
報警輸出
|
繼電器觸點輸出，觸點容量220VAC/2A或24VDC/2A（適合阻性負載，感性負載相應減小）
|
|
報警精度
|
±0.1℃或±1定義單位
|
|
控制輸出規格
|
繼電器開關輸出，觸點容量250VAC/5A或125VAC/6A（適合阻性負載，感性負載相應減小）
SSR驅動電壓12VDC/35mA（驅動SSR固態繼電器）
電壓：0～5V，1～5V
電流：4～20mA、0～20mA
|
|
溫度補償
|
0～50℃數字式溫度自動補償
|
|
使用環境
|
環境溫度：0～50℃
相對濕度：45～85%，避免強腐蝕氣體
|
|
電 源
|
開關電源100～240vac(50Hz/60Hz)
|
|
功 耗
|
≤4VA
|
三、儀表選型（表1）：
|
代碼
|
說明
|
|
XM308P
|
本系列儀表代號
|
|
外形尺寸
|
-□
|
-1：160×80×100
-2：80×160×100
-3：96×96×100
-4：48×96×100
-5：96×48×100
-6：72×72×100
-7：48×48×100
|
|
OUT
控制輸出
|
-N
|
|
無輸出
|
|
-RL
|
|
繼電器控制輸出模塊
|
|
-G
|
|
固態繼電器驅動輸出模塊
|
|
-X
|
|
標準電流輸出模塊
|
|
AL1位置輸出
|
-N
|
|
無輸出
|
|
-H
|
|
繼電器上限報警輸出
|
|
-L
|
|
繼電器下限報警輸出
|
|
-PH
|
|
繼電器正偏差報警輸出
|
|
-PL
|
|
繼電器負偏差報警輸出
|
|
AL2位置輸出
|
-N
|
|
無輸出
|
|
-H
|
|
繼電器上限報警輸出
|
|
-L
|
|
繼電器下限報警輸出
|
|
-PH
|
|
繼電器正偏差報警輸出
|
|
-PL
|
|
繼電器負偏差報警輸出
|
|
輸入信號
|
-□□□
|
定義作為出廠設置的輸入信號及量程范圍，具體參考輸入規格表2
|

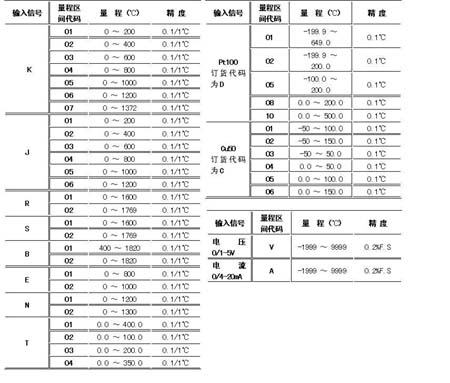

輸入規格（表2）：
|
|
