價格：電議
所在地：上海
型號：ZD(R)SM
更新時間：2014-06-06
瀏覽次數：1375
公司地址：上海市奉賢區金匯鎮金碧路358號
陳仁干(先生) 銷售部
上海川滬閥門有限公司是一家專業制造、研發各類自控閥及其它通用閥門產品的企業，其前身是上海閥門十廠，是一家集科研開發、設計咨詢、生產、銷售于一體的經濟實體企業；多年來公司承蒙各級領導及廣大新老客戶的關心和支持，取得了不斷發展。改制后，新廠房坐落于上海市奉賢區金匯工業園區，公司在這些年的發展過程中見證了中國控制閥進步與完善，同時也在這個過程中不斷消化吸收國內外控制閥產品的新技術、新經驗，不斷進步，銳意創新，形成了有著自己鮮明特色的控制閥產品系列。
近年來又根據市場需求，根據ISO9001國際質量體系認證標準開發出一系列適應復雜工況的工新產品，并成功應用于石油、化工、環保、電力、冶金、造紙、給排水、輕工等廣泛的領域，得到廣大用戶的一致認可！
上海川滬閥門有限公司擁有一支長期從事控制閥研究開發、制造及工程設計應用的專業隊伍，有著一整套先進的加工設備和完善的產品檢測流程，運用國內領先的控制閥設計軟件，不斷開發出適應新形勢、新需求的控制閥產品。產品貫徹ISO9001質量體系標準，嚴把質量關，使每一件產品都成為精品。
本公司調節閥(自控閥)系列產品主要有：電動調節閥、氣動調節閥、電動球閥、氣動球閥、電動蝶閥、氣動蝶閥、自力式調節閥、電磁閥、電動閘閥、氣動閘閥、電動截止閥、氣動截止閥、切斷閥等多種系列。通用工藝閥產品系列主要有：閘閥、球閥、蝶閥、截止閥、止回閥、安全閥、減壓閥、旋塞閥、平衡閥、針型閥、柱塞閥、過濾器、襯膠閥、水力控制閥等多種系列。也可為客戶訂制非標系列產品，用戶的需求就是我們努力的方向！
為用戶提供全程、全方位服務的公司宗旨，使您在擁有一個好產品的同時更擁有放心的服務。從選型到售后，我們可為您提供控制閥一站式解決方案。
專業、快捷、及時的售后服務，使用戶免除后顧之憂，并獲得投資回報率的最優化。
本著“科技創新，節能環保”的服務理念，上海川滬閥門有限公司傾力打造國產控制閥精品品牌，并愿與各界朋友攜手共進，共創大業！
上海川滬閥門有限公司 地址：上海市奉賢區金匯鎮金碧路358號
聯系人：陳仁干 先生 手機：
電話：；
傳真：
MSN： 郵箱：
 |
 |
|---|---|

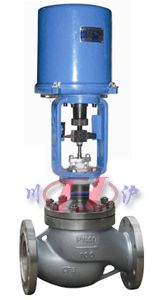

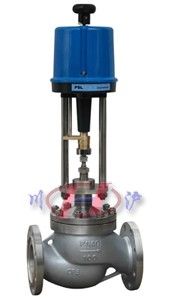

| ZDSM電動套筒調節閥 | ZRSM電動套筒調節閥 |
ZD(R)SM電子式電動套筒調節閥，由3810L型(或PSL系列)直行程電子式電動執行機構和套筒調節閥體組成。電子式電動套筒調節閥內含飼服功能，接受統一的4-20mA 或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動的控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
電子式電動套筒調節閥主要特點如下：
1、采用平衡型閥芯，不平衡力大，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩。
3、比普通的單、雙座調節閥噪聲降低10dB左右。
4、結構簡單，裝拆維修方便。
| 閥體形式 | 直通鑄造球型閥 |
|---|---|
| 公稱通徑 | DN20～300mm |
| 公稱壓力 | PN1.6、2.5、4.0、6.4 |
| 法蘭標準 | GB/T9113、 JB/T79 |
| 連接形式 | 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內) |
| 閥蓋形式 | 標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃ |
| 壓蓋型式 | 螺栓壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
| 閥芯形式 | 壓力平衡式閥芯 |
|---|---|
| 流量特性 | 線性、等百分比 |
| 執行器型號 | 3810L系列、PSL系列 |
|---|---|
| 主要技術參數 | 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄 | |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
| 1 | 閥體 | WCB | CF8 | CF8M | CF3M |  |
|---|---|---|---|---|---|---|
| 2 | 墊片 | PTFE/金屬石墨墊片 | ||||
| 3 | 套筒 | 304 | 304 | 316 | 316L | |
| 4 | 閥芯 | 304 | 304 | 316 | 316L | |
| 5 | 并帽 | 304 | 304 | 316 | 316L | |
| 6 | 閥蓋 | WCB | CF8 | CF8M | CF3M | |
| 7 | 閥桿 | 304 | 304 | 316 | 316L | |
| 8 | 填料 | PTFE/柔性石墨 | ||||
| 9 | 彈簧 | 65Mn | 304 | 316 | 316L | |
| 10 | 螺母 | 304 | 304 | 316 | 316L | |
| 項目 | 指標值 | ||
|---|---|---|---|
| 基本誤差% | 配3810L±2.5； 配PSL±1.0 | ||
| 回差% | 配381L ±2.0； 配PSL±1.0 | ||
| 死區% | 1.0 | ||
| 始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
| 始點±2.5 | 終點±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 額定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×閥額定容量 | ||
| 可調范圍R | 30：1 | ||
| 公稱通徑 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 dN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數KV | 直線 | 10 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
| 等百分 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 額定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
| 允許壓差(MPa) | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
 |
|---|

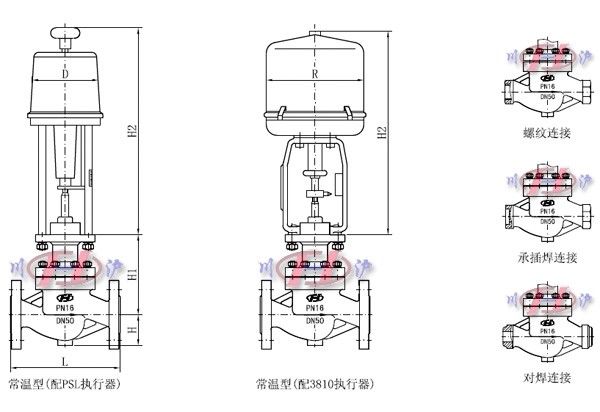

| 公稱通徑 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 550 | 640 | 880 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 640 | 760 | 910 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 670 | 810 | 950 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | 331 | 390 | 450 | |
| H2 | PSL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 |
| 3810 | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 | |
| D | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
| R | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310 | |
