產品說明
| 產品[一體化溫度變送器]的詳細資料 |
 |

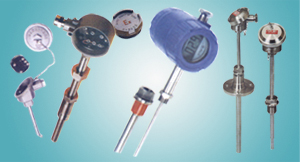

 放大圖片
|
|
|
產品型號：
|
WZPB |
|
產品名稱：
|
一體化溫度變送器 |
|
產品特點：
|
WR、WZ 型系列一體化溫度變送器是DDZ-S型電動單元組合儀表中 的主要品種之一。按其測溫元件不同可分為熱電偶變送器和熱電阻變送器， 通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4-20mA。直接測量各種生產過程中的-200 ～ 1800 ℃ 范圍內液體、蒸汽和氣體介質以及固體表面溫度。 |
|
 |
一體化溫度變送器的詳細資料： |
 |
|
|
帶溫度變送器防爆熱電偶、熱電阻
|
 應用
|
|
|
通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4～20mA。直接測量各種生產過程中的-200℃～1300℃范圍
內液體、蒸汽和氣體介質以及固體表面溫度。
|
|
特點
|
|
●二線制輸出4～20mA，抗干擾能力強；
●節省補償導線及安裝溫度變送器費用；
●測量范圍大；
●冷端溫度自動補償，非線性校正電路。
|
| 工作原理 |
|
| 隔爆熱電偶利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰的溫度傳不到腔外，從而進行測溫。熱電偶（阻）生產的熱電勢（電阻）經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4～20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。 |
| 主要技術參數 |
|
○產品執行標準
IEC584
IEC1515
IEC751
JB/T5518-91
JB/T7391-94
○測溫范圍及允差
●熱電偶 |
|
| 型號 |
分度號 |
允許誤差與偶材等級 |
| I級 |
II級 |
| 允差值 |
測溫范圍℃ |
允差值 |
測溫范圍℃ |
| PN-WRNB |
K |
±1.5℃
±0.004│t│ |
-40～+375
375～1000 |
±2.5℃
±0.0075│t│ |
-40～+333
333～1200 |
| PN-WRMB |
N |
±1.5℃
±0.004│t│ |
-40～+375
375～1000 |
±2.5℃
±0.0075│t│ |
-40～+333
333～1200 |
| PN-WREB |
E |
±1.5℃
±0.004│t│ |
-40～+375
375～800 |
±1.5℃
±0.004│t│ |
-40～+333
333～900 |
| PN-WRFB |
J |
±1.5℃
±0.004│t│ |
-40～+375
375～750 |
±1.5℃
±0.004│t│ |
-40～+333
333～750 |
| PN-WRCB |
T |
±1.5℃
±0.004│t│ |
-40-～+125
125～350 |
±1℃
±0.0075│t│ |
-40～+333
133～350 |
| PN-WRPB |
S |
±1℃
±[1+0.003（t-1100）] |
0～+1100
1100～1600 |
±2.5℃
±0.0025│t│ |
0～600
600～1600 |
|
| ●熱電阻 |
|
|
型號
|
分度號
|
測溫范圍℃
|
精度等級
|
允許偏差
|
|
PN-WZPB
|
Pt100
|
-200～+500
|
A級
|
±(0.15+0.002|t|)
|
|
B級
|
±(0.30+0.006|t|)
|
|
PN-WZCB
|
Cu50
Cu100
|
-50～+100
|
-
|
±(0.30+0.005|t|)
|
|
注：t為感溫元件實測溫度值
○輸出信號：4～20mA，負載電阻250Ω，傳輸導線電阻100Ω。
○輸出方法：二線制
○精度等級：
●溫度變送器精度等級：0.1；0.2；0.5；
●顯示器精度：模擬指示2.5級；數字顯示1.0級。
○供電電源：24V.DC±10%
○防護等級：IP65
○防爆等級：
隔爆形：dIIBT4，dIICT5，dIICT6
本質安全形：iaIICT6
○絕緣電阻：
儀表輸出接線端子與外殼之間的絕緣電阻應不小于50MΩ。
○熱響應時間：
當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間，通常以τ0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5的五分之一時，則用熱電偶（阻）熱響應時間作為儀表的熱響時間；
當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間。
○基本誤差
儀表的基本誤差應不超過熱電偶（阻）和溫度變送器基本誤差的合成誤差。 |
| 工作環境 |
|
|
安裝場所等級
|
溫度℃
|
相對濕度%
|
大氣壓KPa
|
|
Cx1
|
-25～+55
|
5～95
|
86～106
|
|
Cx2
|
-25～+70
|
|
Cx3
|
-40～+80
|
|
○支撐管長度確定
溫度變送器的工作溫度由支撐管所造成的殼體升溫同環境溫度之和。支撐管所造成的殼體升溫見下圖： |
| 取證一覽表 |
|
|
防爆級別
|
防爆證號
|
認證機構
|
|
dⅡB T4
|
GYB97151
|
NEPSI
|
|
dⅡB T4
|
GYB97152
|
NEPSI
|
|
dⅡC T4
|
GYB97203
|
NEPSI
|
|
dⅡB T5
|
GYB97204
|
NEPSI
|
|
iaⅡCT6
|
GYB99412
|
NEPSI
|
|
iaⅡCT6
|
GYB99413
|
NEPSI
|
|
| 注:NEPSI防爆認證系儀器儀表防爆安全監督檢驗站 |
|
|

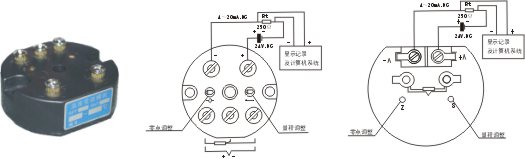

儀表接線方式
|
|
 |

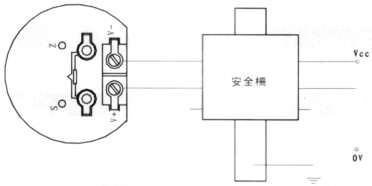

| 本質安全式接線示意 |
|
|
|
|
接線盒方式
|
|
|
|

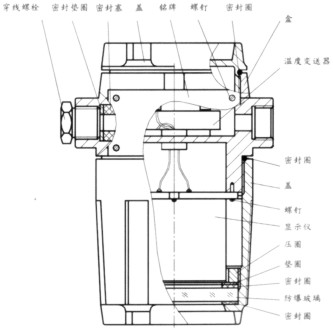

| 帶顯示接線盒結構示意 |
|
|
| 型號命名方法 |
| PN-W |
溫度儀表 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 類別 |
|
R
Z
|
熱電偶
熱電阻 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
感溫元件材料 分度號 |
|
M
N
E
F
C
P
Q
R
|
鎳鉻硅-鎳硅 N
鎳鉻-鎳硅 K
鎳鉻-銅鎳 E
鐵-銅鎳 J
銅-銅鎳 T
鉑銠10-鉑 S
鉑銠13-鉑 R
鉑銠30-鉑6 B |
P
C |
鉑 Pt100
銅 Cu50 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
B |
溫度變送器 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 安裝固定形式 |
|
1
2
3
4
5
6
|
無固定裝置
固定螺紋
活動法蘭
固定法蘭
活絡管接頭式
固定螺紋錐形式 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
接線盒形式 |
|
4
|
防爆式 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
保護管直徑 |
|
0
1
|
Φ16
Φ12 |
|
|
|
|
|
|
|
|
|
|
|
工作端形式 |
|
G
|
變截面 |
|
|
|
|
|
|
|
|
|
顯示方式 |
|
N
S
|
不帶表頭顯示
數字顯示(LCD液晶顯示) |
|
|
|
|
|
|
|
|
PN-W
|
R
|
N
|
B
|
--
|
2
|
4
|
0
|
G
|
S
|
|
典型型號示例
|
|
| 選型須知 |
1）型號
2）分度號
3）溫度范圍
4）防爆等級
5）熱電偶（阻）精度等級
6）溫度變送器（顯示器）精度等級
7）安裝固定形式
8）保護管材質
9）長度或插入深度
例A：帶溫度變送器防爆熱電偶，K型，固定螺紋M27×2，防爆等級dIIBT4級，溫度變送范圍0-800℃，溫度變送器精度等級0.5，保護管316L，長度450mm，插入深度300mm。型號為WRNB-240, L=450×300, dⅡBT4, 溫度變送器0.5級，保護管316L，螺紋M27×2，變送范圍0-800℃。 |
|
|
|
