產品說明
自動校準和人工校準功能；自動到手動的無擾動切換；可分別帶有一路模擬量控制輸出、一路開關量控制輸出；繼電器正轉、反轉控制及一路模擬量輸出，適用于各種測量控制場合；多重保護、隔離設計、抗干擾能力強、可靠性高；良好的軟件平臺，具備二次能力，可以滿足特殊的功能；先進的模塊結構，配合功能強大的儀表芯片，功能組合、系統升級非常方便.
| TC-DFD系列手動操作器/光柱顯示手動操作器主要特點： |
 手操器有效的解決在自動問題上的執行輸出問題；增加了事件輸入、強制手動輸入、遠程控制等功能；功能集成度高（只用一種程序就能實現功能切換）；增加了上電狀態：手/自動狀態選擇功能。
能自動跟隨輸入值進行控制輸出（模擬量控制輸出或開關量控制輸出）?？蓪?shí)現自動/手動無擾動切換。手動切換至自動時，采用逼近法積算，并帶切換限幅功能，以實現手動/自動的平穩切換。
可兩路同時輸入并顯示測量信號及反饋信號。
可隨意改變儀表的輸入信號類型。采用新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另一種輸入信號。進一步提高了儀表的多用性與可靠性。
可分別帶有一路模擬量控制輸出或一路開關量控制輸出（繼電器正轉、反轉控制）及一路模擬量變送輸出，適用于各種測量控制場合。
可帶串行通信輸出,可與各種帶串行輸入/輸出的設備進行雙向通信,組成網絡控制系統。采用標準MODBUS RTU通信協議；
采用雙LED數碼（可同時顯示測量值+閥位反饋值--或輸出量）+雙光柱（可同時顯示測量值+閥位反饋值--或輸出量，光柱顯示）顯示，使顯示更為直觀迅速。 |
 技術指標 |
| 商 標 |
型 號
|
| TC-DFD-X |
D/S 835、D735、D935、D/S435、TD/TS835系列
|
| 輸入信號 |
熱 電 偶：K、E、S、B、J、T；冷端溫度自動補償范圍0～50℃，補償準確度±1℃。
熱 電 阻：Pt100、Pt100.1、Cu50；引線電阻補償范圍≤15Ω。
遠傳電阻：30～350Ω（遠傳壓力表）
直流電壓：0～5V、1～5V；
直流電流：0～10mA、4～20mA。
輸入阻抗：電流信號Ri≥250Ω,電壓信號Ri≥250KΩ。
|
| 輸出信號 |
模擬量輸出：DC 0～10mA輸出（負載電阻≤750Ω） DC 4～20mA輸出（負載電阻≤500Ω）
DC 0～5V輸出（負載電阻≥250KΩ） DC 1～5V輸出（負載電阻≥250KΩ）
開關量輸出：繼電器控制輸出--繼電器ON/OFF帶回差。AC220V/1A，DC24V/3A （阻性負載）
可控硅控制輸出─SCR（可控硅過零觸發脈沖）輸出，光電隔離，400V/0.5A
固態繼電器控制輸出─SSR（固態繼電器控制信號）輸出，光電隔離，6～24V/30mA
雙向可控硅無觸點開關輸出─SOT輸出，光電隔離，400V/7A
通訊輸出：接口方式--標準串行雙向通訊接口：光電隔離，RS-485，RS-232等
波特率─1200～9600bps 內部自由設定
通訊協議─采有標準MODBUS RTU通訊協議
饋電輸出：DC24±1V，負載電流≤30mA
|
| 特 性 |
測量精度：±0.5%FS或0.2%FS
分 辨 率：±1字
測量范圍：-1999～9999字
顯示方式：-1999～9999字測量值顯示 -1999～9999字設定值顯示
-1999～9999字控制目標值顯示 0～100%輸出量顯示
雙LED+雙光柱顯示 發光二極管工作狀態顯示
溫度補償：0～50℃數字式溫度自動補償
參數設定：·面板輕觸式按鍵數字設定
·參數設定值斷電后保存 ·參數設定值密碼鎖定
保護方式：·輸入回路斷線報警（熱電偶或電阻輸入時），繼電器輸出狀態LED指示
·輸入超/欠量程報警
·電源欠壓自動復位
·工作異常自動復位（Watch Dog）
|
| 使用環境 |
環境溫度：0～50℃
相對濕度：≤85%RH ·避免強腐蝕性氣體
供電電壓：常規型 AC220V %（50Hz±2Hz線性電源）
特殊型 AC90V～265V-開關電源
DC24V±2V-開關電源
功 耗：≤5W（AC220V線性電源供電）
≤4W（AC90～265V開關電源供電）
≤4W（DC24V開關電源供電） |
| TC-DFD-X |
D/TD835系列（橫式） |
S/TS835系列（豎式） |
| 儀表外形 |

|

|
| 外形尺寸 |
寬×高×深：160×80×140mm |
寬×高×深：80×160×140mm |
| 開孔尺寸 |
 單位：mm
|
 單位：mm
|
| 重量 |
·常規型：850g ·特殊型：550g |

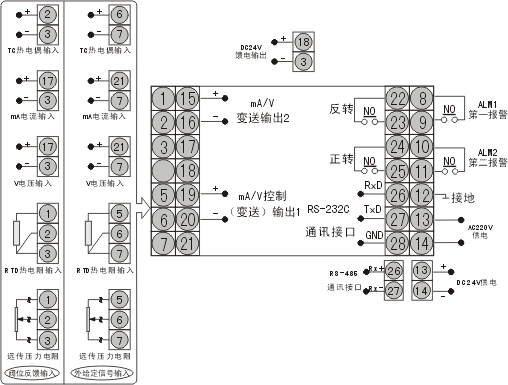

| 接線圖 |
橫式
注：特殊訂貨與本接線圖不同之處，以隨機接線圖為準。（豎式與上接線圖一致，但方向不一樣，豎式儀表向左逆時針旋轉90℃，豎式光柱向右順時針旋轉90℃。）不同功能在同一端子的，只能選其中一種功能。
|
| TC-DFD-X |
D435（橫式） |
S435（豎式） |
| 儀表外形 |
 |
 |
| 外形尺寸 |
寬×高×深：96×48×105mm |
寬×高×深：48×96×105mm |
| 開孔尺寸 |
 單位：mm |
 單位：mm |
| 重量 |
·常規型：350g |
·特殊型：240g |

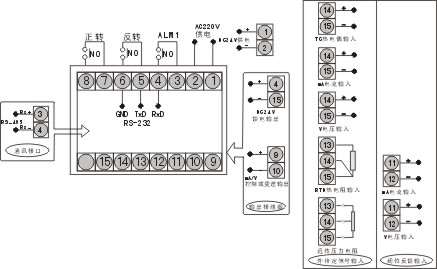

| 接線圖 |
橫式
注：特殊訂貨與本接線圖不同之處，以隨機接線圖為準。（豎式與上接線圖一致，但方向不一樣，
豎式儀表向左逆時針旋轉90℃。）不同功能在同一端子的，只能選其中一種功能。
|
| TC-DFD-X |
D935系列 |
D735系列 |
| 儀表外形 |
 |
 |
| 外形尺寸 |
寬×高×深:96×96×105mm |
寬×高×深:72×72×112mm |
| 開孔尺寸 |
 單位：mm |
 單位：mm |
| 重量 |
·常規型：500g |
·特殊型：350g |
| 接線圖 |

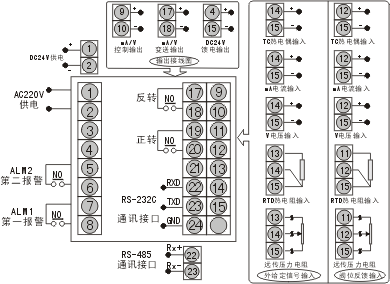

D935系列
備注：特殊訂貨與本接線圖不同之處，以隨機接線圖為準。不同功能在同一端子的，只能選其中一種功能。

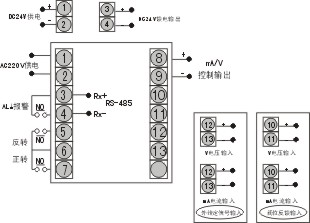

D735系列
備注：特殊訂貨與本接線圖不同之處，以隨機接線圖為準。不同功能在同一端子的，只能選其中一種功能。
|
|
