克利夫蘭開口杯

自動開口閃點試驗儀

ACO-7

Model ACO-7 is the latest version of the automated Cleveland Open Cup(COC) flash point tester from Tanaka. When this seventh generation model was designed after 35 years of delivering the automated flash point testers to the petroleum industry, ease of operation and maintenance was sought.

ACO-7自動開口閃點試驗儀嚴格按照克利夫蘭開口杯法（COC）測試石油產品的開口閃點。儀器是“日本田中科學機器制作株式會社”第7代的自動閃點測試儀器，集“田中科學”35年自動閃點測試儀的制造經驗和當今新測試技術于一身。操作簡單，功能完善，易于維護。

SINGLE ACTION SETTING: The flash detector rings and the temperature sensor are permanently mounted on a swing-arm assembly, which allows an easy setting of the specimen .儀器擺動式測試臂簡單實用，使用雙環形電極檢測閃點,溫度控制靈敏度高。樣品杯更換，拆卸清洗都非常方便。

EASY OPERATION: select a test mode and enter the expected flash point; while the instrument executes the test, you are free to do other lab work. The tester follows the exact procedures prescribed in the test method, and the completion of the test cycle is signaled by beeps. The test result is brightly shown on the VFD module. 測試閃點只需預設閃點溫度，和對應的測試模式，儀器就嚴格按照試驗標準自動進行測試，無需人為干預。全微機控制，升溫和測試過程精確可靠，全數字顯示閃點溫度和點火次數。試驗結束，訊響提示，并自動風冷。一人可同時操作多臺儀器，有效的提高了人員效率。

AUTO FIRE POINT DETECTION: In addition to the flash point, fire point can be determined automatically. The fire point is detected when the double Ionization rings detects 5 sec of continuous burning. ACO-7還可以測試樣品的燃點。在燃點檢測模式下，儀器在檢測出閃點后再次連續點火試驗，直至樣品連續燃燒5秒鐘的溫度點，就是樣品的燃點。

AUTO FIRE CONTAINMENT: ACO-7 is equipped with a fire containment lid which activates automatically to help putting out fire when ACO-7 detects a fire point or  specimen is burning up heavily. ACO-7配備有自動滅火蓋，簡單實用，可在測試樣品的燃點后自動滅火。作為儀器安全措施的一部分，自動滅火系統也有效的避免了測試中引起火災的意外情況。

DATA HANDLING: The unit is equipped to store up to 50 successive test results and export to an optional printer or to a LIMS through an RS232 port. 儀器可記錄后50 次的試驗數據，內置電池，即使關機數據也不會丟失。還可以通過RS-232外接打印機輸出，或同實驗室信息管理系統（LIMS）通訊，便于集中控制管理。

MODULAR DESIGN: The tester consists of a computer control unit and a test head unit, allowing remotely placing the test head unit up to 3 meters away. An optional Changeover unit can be purchased to attach the control unit to another type of flash point test head unit (APM-7 or ATG-7). The control unit is designed to control any type of the three different flash point test head unit, but one at a time. 儀器可分為控制部和測試部兩個部分，控制部和測試部既能上下放置（減少設置面積）又能左右并排，兩者遠可通過3m長的電纜相連。全系列閃點測試儀器的控制部分可以通用，并可自動識別所連接的測試部，。配上CHG-7型切換器(選購件)，1臺控制部可切換控制二臺測試部（APM-7型或ATG-7型）。

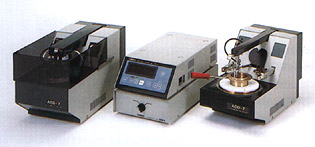

TANAKA Automated Cleveland Open Cup Flash Point Tester, model ACO-7

SPECIFICATIONS:

CONFORMING STANDARDS: （適用標準）

ISO 2592, ASTM D92, IP 36, GB/T 3536 etc.

MEASURING RANGE: （測試范圍）

Ambient to 400 ℃ （ 室溫 - 400℃）

TEST MODE: （測試模式）

ASTM D92 Flash + Fire（閃點+燃點）,

Special (Fast Search)（閃點快速搜尋，預期閃點測試）,

User’s Custom （用戶自定義）

DISPLAY: （顯示）

Fluorescent display tube (VFD Module) VFD熒光顯示屏

TEMPERATUR SENSOR: 溫度控制

PT-100 in stainless steel sheath （不銹鋼護套PT-100傳感器）

FLASH DETECTOR: 閃點檢測

Ionization Ring 環形電極（火焰離子檢測）

HEATER: 加熱功率

Nichrome Coil heater: 800W@100V or 800W@220V鎳鉻合金加熱盤，加熱功率800 W

IGNITION SOURCE: （點火）測試方式

Gas ignition with automatic lighting 燃氣點火測試。（帶自動點火，需要外接燃氣。）

COOLING DEVICE:

Forced air cooling by sirocco fan （試驗結束）強制風冷

BAROMETRIC CORRECTION: 氣壓補正

By entering the barometric pressure reading through the control panel, or by optional barometric pressure sensor 可在儀器的設置面板中設定大氣壓力數值，儀器自動計算并補正終的試驗結果。或加裝氣壓檢測傳感器（選購件），儀器自動采集大氣壓力數值并計算補正試驗結果。

DATA OUTPUT: 數據輸出

RS-232C   1 channel (for PC or Optional Printer) RS-232C 接口，1，可連接電腦或打印機

SAFETY MECHANISM: （安全保護）

Fire containment lid which activates automatically to help putting out fire when ACO-7 detects a fire point Automatically shuts off and the problem is reported by buzzer and display, in case:

下列情況下，儀器自動關機，報警提示，并顯示相關出錯信息。燃點測試模式或意外火警時，自動滅火蓋能在一時間滅火動作：

(a) EFP+30 ℃ or at 400 ℃ is reached,

   超過預期閃點值30 ℃未檢測出閃點，或超過了檢測范圍（400 ℃）時

(b) Temperature sensor is found defective, 溫度檢測傳感器出錯時

(c) Flash detector is found defective, 閃點檢測傳感器出錯時

(d) Thermofuse is blown (Also fire containment lid activates),

   溫度保險絲熔斷或執行滅火動作時

(e) Built-in battery is found drained out, 內置電池失效時

(f) Arm is not set in place, or 自動滅火蓋沒有回復在安全位置

(g) Control computer runs away (no display) 微處理器失效（無顯示）

DIMENSION & WEIGHT: （體積/重量）

控制部，Control unit: 230W x 455D x 110H (mm), 6.0kg

測試部，Test unit: 230W x 450D x 275H (mm), 14.0kg

INSTALLATION SITE: 環境要求

Ambient temperature: 0 to 40 ℃  環境溫度 0 - 40 ℃

RH: Less than 90%(no condensation) 環境濕度 < 90% （無凝結）

UTILITY: POWER SUPPLY: 電源要求，訂購前說明

AC100/120V or  220/240V 50/60Hz (set at the factory) 1.0kW(max.)

GAS SUPPLY: （燃氣要求）

LP gas or  natural gas (Max. pressure<9.8kPa) 液化石油氣或者天然氣，壓力要求小于<9.8kPa

ORDERING INFORMATION:

STANDARD ACCESSORIES: （標準附件）

OPTIONAL ACCESSORIES: （選購件1）

Mercury Thermometer Holder for Calibration汞柱（水銀）壓力計（氣壓矯正用）

Power Connecting Cable, 3m 加長電源連接線，3米

Signal Connecting Cable, 3m 加長信號連接線，3米

Barometric Pressure Sensor  大氣壓力檢測傳感器

Built-in Clock Board (for time/date verification) 內置時鐘板

Printer, BS2-80TS (we recommend that optional Built-in Clock Board be purchased with this Printer) 外接打印機 （推薦連同內置時鐘板一起使用，打印試驗的日期和結果）

Changeover Unit, Model: CHG-7 測定部切換裝置，（一臺控制部手工切換控制多臺測定部）

SUGGESTED SPARES FOR 2 YEARS: （選購件2，2年維護）
