價格：電議
所在地：上海
型號：D971
更新時間：2014-06-06
瀏覽次數：1785
公司地址：上海市奉賢區金匯鎮金碧路358號
陳仁干(先生) 銷售部
上海川滬閥門有限公司是一家專業制造、研發各類自控閥及其它通用閥門產品的企業，其前身是上海閥門十廠，是一家集科研開發、設計咨詢、生產、銷售于一體的經濟實體企業；多年來公司承蒙各級領導及廣大新老客戶的關心和支持，取得了不斷發展。改制后，新廠房坐落于上海市奉賢區金匯工業園區，公司在這些年的發展過程中見證了中國控制閥進步與完善，同時也在這個過程中不斷消化吸收國內外控制閥產品的新技術、新經驗，不斷進步，銳意創新，形成了有著自己鮮明特色的控制閥產品系列。
近年來又根據市場需求，根據ISO9001國際質量體系認證標準開發出一系列適應復雜工況的工新產品，并成功應用于石油、化工、環保、電力、冶金、造紙、給排水、輕工等廣泛的領域，得到廣大用戶的一致認可！
上海川滬閥門有限公司擁有一支長期從事控制閥研究開發、制造及工程設計應用的專業隊伍，有著一整套先進的加工設備和完善的產品檢測流程，運用國內領先的控制閥設計軟件，不斷開發出適應新形勢、新需求的控制閥產品。產品貫徹ISO9001質量體系標準，嚴把質量關，使每一件產品都成為精品。
本公司調節閥(自控閥)系列產品主要有：電動調節閥、氣動調節閥、電動球閥、氣動球閥、電動蝶閥、氣動蝶閥、自力式調節閥、電磁閥、電動閘閥、氣動閘閥、電動截止閥、氣動截止閥、切斷閥等多種系列。通用工藝閥產品系列主要有：閘閥、球閥、蝶閥、截止閥、止回閥、安全閥、減壓閥、旋塞閥、平衡閥、針型閥、柱塞閥、過濾器、襯膠閥、水力控制閥等多種系列。也可為客戶訂制非標系列產品，用戶的需求就是我們努力的方向！
為用戶提供全程、全方位服務的公司宗旨，使您在擁有一個好產品的同時更擁有放心的服務。從選型到售后，我們可為您提供控制閥一站式解決方案。
專業、快捷、及時的售后服務，使用戶免除后顧之憂，并獲得投資回報率的最優化。
本著“科技創新，節能環保”的服務理念，上海川滬閥門有限公司傾力打造國產控制閥精品品牌，并愿與各界朋友攜手共進，共創大業！
上海川滬閥門有限公司 地址：上海市奉賢區金匯鎮金碧路358號
聯系人：陳仁干 先生 手機：
電話：；
傳真：
MSN： 郵箱：
 |
 |
|---|---|

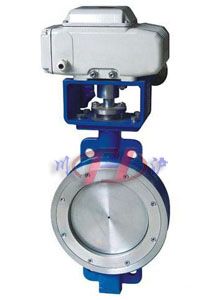

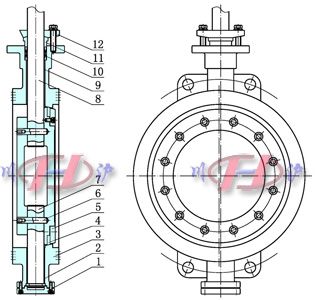

| 電動對夾蝶閥 | 電動對夾蝶閥 (結構圖) |
川滬牌電動對夾蝶閥密封形式分為(三偏心金屬密封、中線軟密封、雙偏心軟密封)幾種形式，采用回轉型電動執行器和對夾式蝶閥閥體組成，電動對夾蝶閥可用于現場要求空間比較窄、管道距離較短的場合。蝶閥體內無連桿、螺栓等、工作可靠、使用壽命長，可以多工位安裝，不受介質流向影響。電動對夾蝶閥廣泛應用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置。
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
3、密封材料耐老化、耐腐蝕，使用壽命長等特點。
4、兩截式閥桿無銷連接，結構簡單緊湊，維修方便。
5、閥座密封與靠背一體結構，減少閥座變形量。
6、閥桿軸向定位裝置，增強密封性、減少閥門扭矩。
7、可以任何位置安裝，維修方便。
| 閥體形式 | 直通鑄造閥 |
|---|---|
| 公稱通徑 | DN50～1000mm |
| 公稱壓力 | PN1.0、1.6、2.5MPa |
| 法蘭標準 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 連接形式 | 法蘭式、對夾式 |
| 閥蓋形式 | 整體式 |
| 壓蓋型式 | 壓板壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
| 閥板形式 | 蝶形 |
|---|---|
| 流量特性 | 近似等百分比 |
| 執行器型號 | DZW、HQ、CHR、381R |
|---|---|
| 主要技術參數 | 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP67、隔爆標志：ExdⅡBT4、手操功能：手柄 | |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
| 1 | 底座 | HT200、WCB、CF3、CF3M、CF8、CF8M |
|---|---|---|
| 2 | 下軸套 | 銅合金、304、316 |
| 3 | 閥體 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 4 | 密封圈 | NBR丁晴橡膠、PTFE、PPL、304、316 |
| 5 | 壓板、蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 6 | 固定銷 | 25、35、45 |
| 7 | 上閥軸 | 2Cr13、304、316、316L |
| 8 | 下閥軸 | 2Cr13、304、316、316L |
| 9 | 上軸套 | 銅合金、304、316 |
| 10 | 填料 | 聚四氟乙烯/柔性石墨 |
| 11 | 填料壓套 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 12 | 填料壓板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 公稱通徑DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Cv | 110 | 180 | 232 | 368 | 656 | 1000 | 1760 | 3390 | 4730 | 6700 | 8900 | 10500 | 14800 | 20500 | 31000 | 43000 | 55600 | 70700 |
| 允許壓差(MPa) | ≤ 公稱壓力 | |||||||||||||||||
| 動作范圍 | 0～90° | |||||||||||||||||
| 泄露量 | 按GB/T4213-92，為Kv值的10-4 | |||||||||||||||||
| 基本誤差 | ±2.5% | |||||||||||||||||
| 回差 | ±2.5% | |||||||||||||||||
| 死區 | 1% (可調) | |||||||||||||||||
| 可調范圍 | 50:1 | |||||||||||||||||
 |
|---|

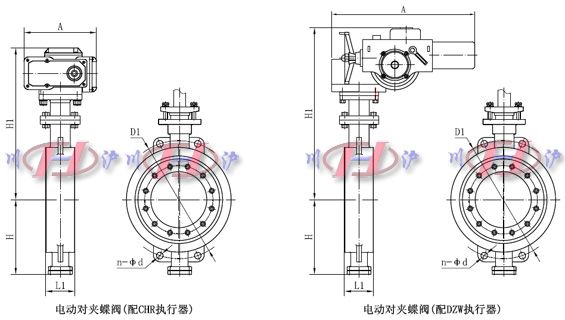

| 公稱通徑 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L1 | 43 | 46 | 49 | 56 | 64 | 70 | 71 | 76 | 83 | 92 | 102 | 113 | 127 | 154 | 165 | 190 | 203 | 216 |
| H | 112 | 115 | 120 | 140 | 170 | 180 | 210 | 240 | 290 | 320 | 350 | 380 | 410 | 470 | 550 | 640 | 710 | 770 |
| n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 | 24-36 | 24-39 | 28-39 | 28-42 |
| H1 | 根據所配執行機構而定 | |||||||||||||||||
| A | 根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 | |||||||||||||||||
| D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | 840 | 950 | 1050 | 1170 |
