價格：電議
所在地：浙江 杭州市
型號：MDF100-200W
更新時間：2014-05-05
瀏覽次數：2200
公司地址：杭州市拱墅區豐潭路388號御峰大廈813室
朱敏(女士)
產品特性
·輸出電壓精度(Voltage Accuracy) ±1%
·電壓調整率（Line regulation） ±0.2%
·負載調整率（Load regulation） ±0.4% (主路)
·紋波噪聲（Ripple&Noise,20MHz bandwidth）±1%Vout 20MHZ示波器
·短路保護（Short Circuit Protection），自恢復（Current limit,Auto-recovry）
·電流限制點（Current Limit）： 110%-130%
·隔離電阻（Isolation Resistance） 200MΩ
·隔離電壓（Isolation Voltage）: 輸入/輸出（Input/Output）:1500VDC
輸入/外殼（Input/case）:1500VDC
輸出/外殼（Output/Case）:500VDC
·濕度（Relative humidity）:Non-condensing 0% to 95%RH(無結露)
·溫度系數（Temperature Coefficient） ±0.03%/°C
·響應速度（Transient Response）: 500 μS
·工作頻率（Switching Frequency） 160-200KHz
·平均無故障工作時間（MTBF） 2X105Hrs
產品型號Models
|
產品型號 Models |
輸入電壓(Vdc) Input voltage range |
輸出電壓(Vdc) Output voltage |
輸出電流(A) Output current |
紋波（mv） Ripple and noise |
效率（%） Efficiency |
|
|
單 路 |
MDF100-12S05 |
12(9~18) |
5 |
20 |
50 |
82 |
|
MDF150-12S12 |
12 |
12.5 |
120 |
82 |
||
|
MDF200-12S13.8 |
13.8 |
14.5 |
120 |
82 |
||
|
MDF100-24S05 |
24（18~36） |
5 |
20 |
50 |
85 |
|
|
MDF150-24S12 |
12 |
12.5 |
120 |
82 |
||
|
MDF200-24S15 |
15 |
13.3 |
150 |
83 |
||
|
MDF200-24S24 |
24 |
8.3A |
200 |
85 |
||
|
MDF100-48S05 |
48（36~72） |
5 |
20 |
50 |
85 |
|
|
MDF150-48S12 |
12 |
12.5 |
120 |
86 |
||
|
MDF150-48S48 |
48 |
3.1 |
200 |
88 |
||
|
MDF150-110S24 |
110（72~144） |
24 |
6.25 |
200 |
85 |
|
|
雙 路 |
MDF50-12D05 |
12(9~18) |
5/5 |
5/5 |
50/50 |
82 |
|
MDF100-12D0512 |
5/12 |
15/2.1 |
50/120 |
83 |
||
|
MDF150-12D13.8 |
13.8/13.8 |
5.43/5.43 |
120/120 |
82 |
||
|
MDF75-24D12 |
24 （18~36） |
12/12 |
3.13/3.13 |
120/120 |
83 |
|
|
MDF120-24D2412 |
24/12 |
3/4 |
200/120 |
85 |
||
|
MDF200-24D15 |
15/15 |
6.67/6.67 |
150/150 |
87 |
||
|
MDF100-48D0512 |
48（36~72） |
5/12 |
15/2 |
50/120 |
88 |
|
|
MDF150-48D13.8 |
13.8/13.8 |
5.43/5.43 |
120/120 |
85 |
||
|
MDF200-48D24 |
24/24 |
4.17/4.17 |
200/200 |
91 |
||
僅列出典型型號，其他型號，請確定功率，輸入電壓及輸出電壓，致電我公司。

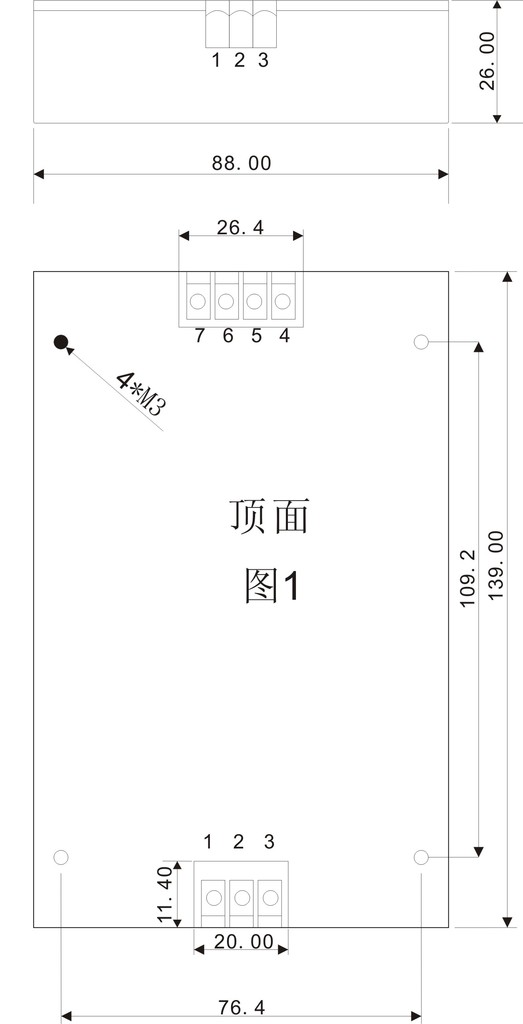

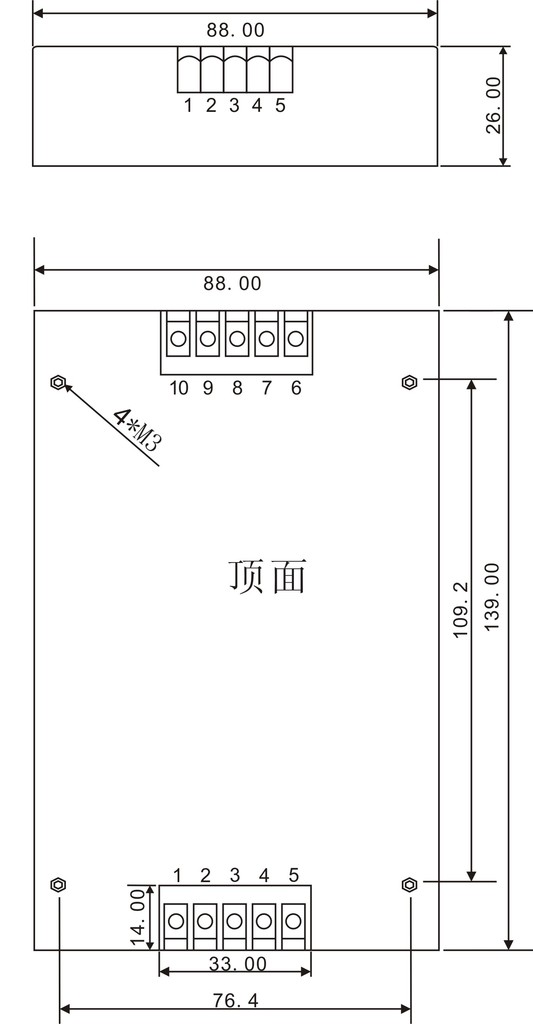

外形圖與引腳定義:139×88×27mm
|
管 腳 編 號 |
單 路 |
雙 路 |
|
1 |
-Vin |
-Vin |
|
2 |
-Vin |
- Vin |
|
3 |
+Vin |
+Vin |
|
4 |
+Vin |
+Vin |
|
5 |
REM |
REM |
|
6 |
TRIM |
NC |
|
7 |
+Vo |
-Vo1 |
|
8 |
+Vo |
+Vo1 |
|
9 |
-Vo |
-Vo2 |
|
10 |
-Vo |
+Vo2 |
